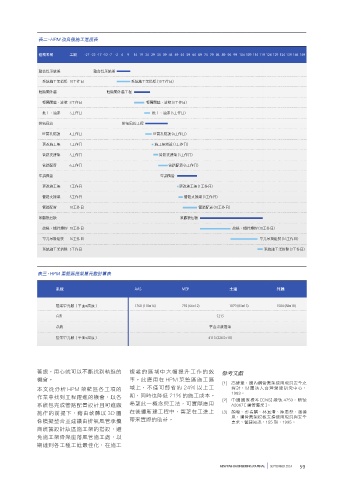

表二、HPM 改良後施工進度表
任務名稱 工期 -27 -22 -17 -12 -7 -2 4 9 14 19 24 29 34 39 44 49 54 59 64 69 74 79 84 89 94 99 104 109 114 119 124 129 134 139 144 149
整合性系統架 整合性系統架
系統施工架搭設 10工作日 系統施工架搭設(10工作日)
輕隔間外牆 輕隔間外牆工程
輕隔間牆、灌漿 8工作日 輕隔間牆、灌漿(8工作日)
批土、油漆 5工作日 批土、油漆(5工作日)
排氣風管 排氣風管工程
RF開孔防護 4工作日 RF開孔防護(4工作日)
更改施工架 1工作日 施工架搭設(1工作日)
管路支撐架 3工作日 管路支撐架(3工作日)
管路配置 6工作日 管路配置(6工作日)
空調風管 空調風管
更改施工架 1工作日 更改施工架(1工作日)
管路支撐架 3工作日 管路支撐架(3工作日)
管路配置 10工作日 管路配置(10工作日)
景觀複層板 景觀複層板
放樣、鐵件燒焊 18工作日 放樣、鐵件燒焊(18工作日)
單元吊掛組裝 16工作日 單元吊掛組裝(16工作日)
系統施工架拆除 3工作日 系統施工架拆除(3工作日)
表三、HPM 菜籃區搭架單元數計算表
系統 AAS MEP 土建 外牆
搭架單元數（平面×高度） 1760 (110×16) 792 (66×12) 1079 (83×13) 1584 (88×18)
合計 5215
系統 整合系統搭架
搭架單元數（平面×高度） 4113 (228.5×18)
著眼，用心就可以不斷找到精進的 複雜的區域中大幅提升工作的效 參考文獻
機會。 率。此應用在 HPM 菜籃區施工區
[1] 高健章，國內鋼管鷹架使用現況安全之
本文從分析 HPM 菜籃區各工項的 域上，不僅可節省約 24% 以上工 探討，財團法人台灣營建研究中心，
1983。
作業中找到工程躍進的機會，以各 期，同時也降低 21% 的施工成本。 [2] 中國國家標準 [CNS] 總號 4750，類號
系統包完成管路配置設計且可進廠 希望此一概念與工法，可實際應用 A2067 [ 鋼管鷹架 ]。
施作的前提下，藉由軟體以 3D 圖 在後續新建工程中，冀望在工進上 [3] 顏聰、彭瑞麟、林宜清、陳惠發、潘德
恩，鋼管鷹架模板支撐使用現況與安全
像模擬整合並建議由排氣風管承攬 帶來實際的助益。 要求，營建知訊，155 期，1995。
商統籌設計該區施工架的搭設，避
免施工架骨架座落風管施工處，以
期達到各工種工進最佳化，在施工
