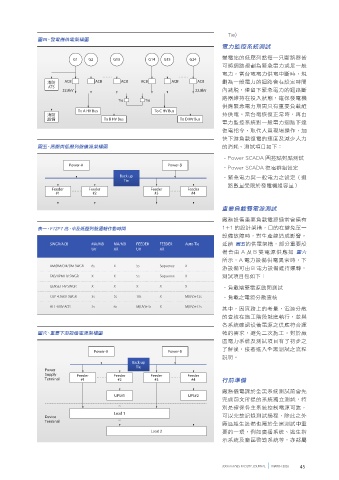

Page 45 - Vol.21

Tie)
圖四、發電機供電架構圖
電力監控系統測試
G1 G2 G13 G14 G15 G24 變電站的低壓列盤每一只斷路器皆
可將迴路規劃為緊急電力或是一般
電力，當台電電力供電中斷時，規
消防 ACB ACB ACB ACB ACB ACB 劃為一般電力的迴路會在設定時間
ATS
22.8kV 22.8kV 內跳脫，僅留下緊急電力的迴路斷
路器維持在投入狀態，確保發電機
Tie Tie
供應緊急電力期間只有重要負載維
To A HV Bus To C HV Bus
消防 持供電。當台電恢復正常時，再由
設備 To B HV Bus To D HV Bus
電力監控系統對一般電力迴路下達
復電指令，取代人員現場操作，加
快下游負載復電的速度及減少人力
圖五、高壓與低壓列盤備源架構圖 的消耗。測試項目如下：
– Power SCADA 圖控點對點測試
Power-A Power-B
– Power SCADA 復電群組設定
Back up – 緊急電力與一般電力之設定（迴
Tie
路數量受限於發電機組容量）
Feeder Feeder Feeder Feeder
#1 #2 #3 #4

重要負載雙電源測試

廠務設備重要負載電源通常會備有
表一、F12P7 高、中及低壓列盤邏輯作動時間 1+1 的設計架構，目的在避免單一
設備故障時，對生產線造成影響。
SWGR/ACB MA/MB MA/MB FEEDER FEEDER Auto-Tie 延續 圖五的供電架構，部分重要設
UV AR UV AR
備會由 A 及 B 雙電源供應如 圖六
所示，A 電力設備供電異常時，下
AM/BM/CM/DM SWGR 8s X 5s Sequence X
游設備可由 B 電力設備維持運轉，
FAB/HPM HV SWGR X X 5s Sequence X 測試項目包如下：
GENSET HV SWGR X X X X X – 負載端雙電源啟閉測試
CUP 4.16KV SWGR 3s 5s 18s X M(UV)+12s – 負載之電源分散查核

ALL 480V ACB 3s 6s M(UV)+3s X M(UV)+12s
其中，因實務上的考量，電源分散
的查核在施工階段就應執行，並與
各系統確認設備電源之供應符合運
圖六、重要下游設備電源架構圖 轉的需求，避免二次施工。對於廠
區電力系統及測試項目有了初步之
了解後，接著進入全黑測試之流程
Power-A Power-B
說明。
Back up
Tie
Power
Supply Feeder Feeder Feeder Feeder
Terminal #1 #2 #3 #4 行前準備
廠務儀電課於全黑系統測試前會先
UPS#1 UPS#2
完成前文所提的系統獨立測試，特
~ 別是確保各主系統控制電源可靠，
Load 1
Device 可以完整記錄測試過程，除此之外
Terminal ~
廠區維生設備也屬於全黑測試中重
Load 2 要的一環，例如廣播系統、逃生指
示系統及廠區警勤系統等，亦都屬

300mm FABS FACILITY JOURNAL MARCH 2016 45
