Page 39 - Vol.25

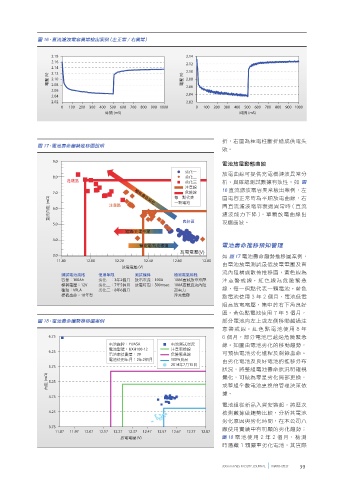

圖 16、直流濾波電容異常檢出案例（左正常 / 右異常）

2.18 2.14
2.16 2.12
2.14 2.10
2.12
電壓 (V) 2.10 電壓 (V) 2.08
2.08
2.06 2.06
2.04 2.04
2.02 2.02
0 100 200 300 400 500 600 700 800 900 1000 0 100 200 300 400 500 600 700 800 900 1000
時間 (mS) 時間 (mS)

折，右圖為極電柱斷折造成供電失
圖 17、電池壽命趨勢推移圖說明
敗。
9.0
電池放電動態曲線
劣化一 放電曲線可提供充電機漣波異常分
8.0 劣化二
危險區 劣化三 析、與確認測試數據有效性。如 圖
注意線
7.0 極板壽命劣化 每一點代表 16 直流濾波電容異常檢出案例，左
危險線
圖電容正常時為平順放電曲線，右
直流內阻 (mΩ) 6.0 注意區 一顆電池 圖直流濾波電容衰退異常時 ( 直流
濾波能力下降 )，單顆放電曲線出
5.0 良好區 現鋸齒波。
短路 充電不足
4.0
補充電 均充修復 電池壽命推移預知管理
3.0 如 圖 17 電池壽命趨勢推移圖案例，
11.80 12.00 12.20 12.40 12.60 12.80
放電電壓 (V) 由電池放電測試最低放電電壓及直
流內阻構成散佈推移圖，黃色線為
測試電池規格 使用年限 測試條件 檢測電氣特性
容量：100Ah 劣化一：3年2個月 放電電流：100A 100A實載放電電壓 注意警戒線，紅色線為危險緊急
標稱電壓：12V 劣化二：7年5個月 放電時間：500msec 100A實載直流內阻
種類：VRLA 劣化三：8年6個月 起電力 線，每一個點代表一顆電池。藍色
標稱壽命：10年型 浮充電壓 點電池使用 3 年 2 個月，電池低電
阻高放電電壓，集中於右下角良好
區。黃色點電池使用 7 年 5 個月，
圖 18、電池壽命趨勢推移圖案例 部分電池向左上或左側移動越過注
意警戒線。紅色點電池使用 8 年
6.75 6 個月，部分電池已越過危險緊急
電池廠牌：YUASA 電池測試現況 線。如圖由電池劣化的移動趨勢，
電池型號：UXH100-12 注意更換線
6.25
電池串接數量：29 危險緊急線 可預估電池劣化進程及剩餘壽命。
電池使用年月：2年2個月 100%良品 由劣化電池及良好電池的推移分布
5.75 2014年7月15日
狀況，將整組電池壽命狀況明確視
內阻 (mΩ) 5.25 覺化，可做為零星劣化局部更換，
或整組全數電池更換的管理決策依
據。
4.75
電池組從新品入貨安裝起，將歷次
4.25 檢測數據做趨勢比較，分析其電池
劣化原因與劣化時間，在本公司八
3.75 廠使用實績中有明顯的劣化趨勢；
11.87 11.97 12.07 12.17 12.27 12.37 12.47 12.57 12.67 12.77 12.87
放電電壓 (V) 圖 18 電池使用 2 年 2 個月，檢測
時潛藏 1 顆嚴重劣化電池，其實際

300mm FABS FACILITY JOURNAL MARCH 2017 39
