Page 65 - Vol.25

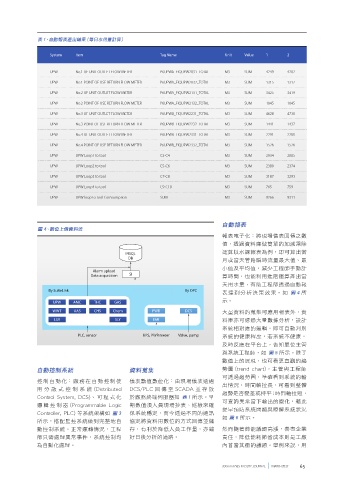

表 1、自動報表產出結果（每日水用量計算）

System Item Tag Name Unit Value 1 2

UPW No.1 UF UNIT OUTLET FLOW METER P6UPWA_FIQUPW2031_TOTAL M3 SUM 4249 4202

UPW No.1 POINT OF USE RETURN FLOW METER P6UPWA_FIQUPW2032_TOTAL M3 SUM 1315 1317
UPW No.2 UF UNIT OUTLET FLOW METER P6UPWA_FIQUPW2131_TOTAL M3 SUM 3425 3419
UPW No.2 POINT OF USE RETURN FLOW METER P6UPWA_FIQUPW2132_TOTAL M3 SUM 1045 1045
UPW No.3 UF UNIT OUTLET FLOW METER P6UPWB_FIQUPW2231_TOTAL M3 SUM 4628 4730

UPW No.3 POINT OF USE RETURN FLOW METER P6UPWB_FIQUPW2232_TOTAL M3 SUM 1441 1437
UPW No.4 UF UNIT OUTLET FLOW METER P6UPWB_FIQUPW2331_TOTAL M3 SUM 2291 2285
UPW No.4 POINT OF USE RETURN FLOW METER P6UPWB_FIQUPW2332_TOTAL M3 SUM 1526 1526

UPW UPW Loop1 to tool C3-C4 M3 SUM 2934 2885
UPW UPW Loop2 to tool C5-C6 M3 SUM 2380 2374
UPW UPW Loop3 to tool C7-C8 M3 SUM 3187 3293
UPW UPW Loop4 to tool C9-C10 M3 SUM 765 759

UPW UPW loop to tool Comsumption SUM M3 SUM 9266 9311

自動報表
圖 4、數位上傳資料流
報表電子化：將現場儀表回傳之數
值，透過資料庫做簡單的加減乘除
INSQL 運算以水課報表為例，即可算出當
DB
月或當天管路瞬時流量最大值、最
小值及平均值，減少工程師手動計
Alarm upload
Data acquisition SI 算時間，也能利用進階運算產出當
天用水量，有助工程師透過自動報
By SuiteLink By OPC
表達到分析決策效果。如 圖4 所
UPW AMC THC GAS 示。
WWT AAS CHS Chem PWR DCS 大量資料的蒐集可應用報表外，資
LSR SLY EMI 料庫亦可透過大量數據分析，設計
系統相對應的邏輯，即可自動判別
PLC, sensor UPS, PWR meter Valve, pump 系統的健康程度，若系統不健康，
及時反應在平台上，告知單位主管
與系統工程師，如 圖5 所示。除了
數值上的展現，也可看更直觀的趨
自動控制系統 資料蒐集 勢圖 (trend chart)，主管與工程師
可透過趨勢圖，準確看到系統的輸
控制自動化：廠務在自動控制使 儀表數值數位化：由現場儀表透過
出情況，時間軸拉長，可看到整體
用 分 散 式 控 制 系 統 (Distributed DCS/PLC 回 傳 至 SCADA 並 存 放
趨勢是否變差或持平；時間軸拉短，
Control System, DCS)、 可 程 式 化 於廠務終端伺服器如 表1 所示。早
可查詢異常當下輸出的變化，藉此
邏 輯 控 制 器 (Programmable Logic 期數值須人員現場抄表、巡檢來確
提早預防系統問題與瞭解系統狀況
Controller, PLC) 等系統架構如 圖 3 保系統穩定，而今透過不同的通訊
如 圖6 所示。
所示，搭配監控系統做到完整地自 協定將資料用數位的方式回傳並儲
動控制系統。正常運轉情況，工程 存，有利於降低人員工作量，亦鋪 然而隨著節能議題高漲，善盡企業
師只需處理異常事件，系統控制均 好日後分析的道路。 責任，降低能耗節省成本則是工廠
為自動化處理。 內首當其衝的議題。舉例來說，用

300mm FABS FACILITY JOURNAL MARCH 2017 65
