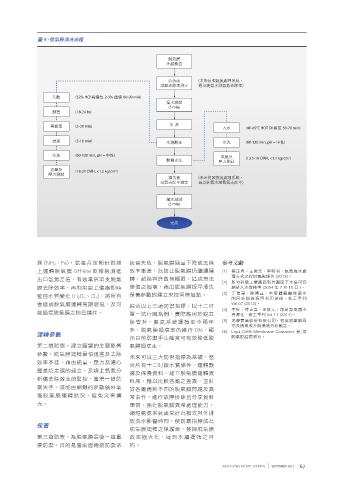

圖 9、脫氣膜清洗流程

脫氣膜
外觀檢查

清洗前 (未來仿照氨氮處理系統，
溶氧去除率測定 通以純氨水測氨氮去除率)

入酸 (32% HCl 稀釋為 2-3% 循環 60-90 min)
漏水測試
(5 min)
靜置 (18-24 hr)

再循環 (5-20 min) 水 洗 入水 (40-45°C HOT DI 循環 50-70 min)

排液 (5-10 min) 水測酸洗 水洗 (60-120 min, pH = 中性)

水洗 (60-120 min, pH = 中性) 流量及
酸側水洗 壓力測試 (13.5-16 CMH, <1.7 kg/cm 2 )
流量及 (18-21 CMH, <1.2 kg/cm ) 2
壓力測試
清洗後 (未來仿照氨氮處理系統，
溶氧去除率測定 通以純氨水測氨氮去除率)

漏水測試
(5 min)

完成

測 (NH 3 、Fe)，並每月定期針對線 統皆失效，脫氣膜通量下降或去除 參考文獻
上運轉脫氣膜 Off-line 取樣檢測進 效率漸差，為防止脫氣膜仍繼續運 [1] 傅正貴、王俊元、李明利，氨氮廢水處
出口氨氮差值，有效掌握單支脫氣 轉，超過容許負荷極限，造成無法 理方式之探討專題報告 (2013)。
[2] 新竹科學工業園區新竹園區下水道可容
膜去除效率，再利用線上儀器即時 修復之損壞，藉由脫氣膜提早清洗 納排入水質標準 (2014 年 7 月 10 日 )。
監控水質變化 (H 2 O 2 、Cl 2 )，將所有 保養參數的建立來控管停損點。 [3] 丁瑞華、陳國益，半導體廠鹼性廢水
的回收與資源再利用技術，新工季刊
會造成脫氣膜運轉周期衰退，及可 綜合以上三道防禦指標，以十二吋 Vol.07 (2012)。
[4] 李玫、傅正貴、王俊元，創新氨氮廢水
能損壞脫氣膜之物質擋住。 單一試行廠為例，實際應用於脫氣 資源化，新工季刊 Vol.14 (2014)。
膜管控，氨氮系統運轉至今兩年 [5] 兆聯實業股份有限公司，氨氮脫氣膜異
常及損壞照片與損壞分析報告。
多，脫氣膜損壞率仍維持 0%，顯 [6] Liqui-Cel® Membrane Contactor. 氨氮
運轉參數
示目前防禦手法確實可有效降低脫 脫氣膜結構照片。
第二道防禦，建立關鍵的主要影響 氣膜損壞率。
參數，脫氣膜運轉最怕阻塞及去除
未來可以三大防禦指標為基礎，整
效率不佳，藉由通量、壓力及濾心
合所有十二吋廠水質條件、運轉數
壓差設定值的建立，及線上氨氮分
據及保養資料，建立脫氣膜運轉資
析儀去除效率的監控，當第一道防
料庫，藉以比較各廠之差異，並針
禦失手，還能由關鍵的參數隨時掌 對各廠遇到不同的脫氣膜問題及異
握脫氣膜運轉狀況，避免災害擴 常事件，進行故障排除且分享資料
大。 學習，強化脫氣膜異常處理能力，
縮短氨氮系統異常行為模式與外排
放流水影響時間，使防禦指標成為
保養
脫氣膜運轉之保護傘，發揮脫氣膜
第三道防禦，為脫氣膜最後一道重 效率極大化，達到永續運轉之目
要防禦，目的是當前面兩道防禦系 的。
