Page 36 - Vol.29
P. 36
Tech
Notes
技術專文

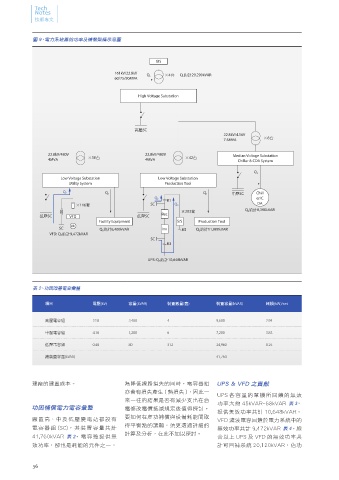

圖 9、電力系統無效功率及補償架構示意圖
GIS
161kV/22.8kV ×4台 Q L約計29,290kVAR
60/75/90MVA Q L
High Voltage Substation
高壓SC
22.8kV/4.16V
7.5MVA ×6台
22.8kV/480V 22.8kV/480V Median Voltage Substation
4MVA ×10台 4MVA ×42台 Chiller & CDA System
Q L
Low Voltage Substation Low Voltage Substation
Utility System Production Tool
Q C Q L Q L 中壓SC Chill
er/C
Q C
K1
×116套 SC Q C DA
Q L約計8,390kVAR
×203套
低壓SC VFD 低壓SC Rec
Facility Equipment S/S Production Tool
M
SC Q L約計6,400kVAR Inv K5 Q L約計11,000kVAR
VFD: Q C約計9,472kVAR
SC
K3
UPS: Q C約計10,648kVAR
表 2、功因改善電容彙整
項目 電壓(kV) 容量(kVAR) 裝置數量(套) 裝置容量(kVAR) 耗損(kW)/set
高壓電容組 22.8 2,400 4 9,600 2.94
中壓電容組 4.16 1,200 6 7,200 3.83
低壓電容組 0.48 80 312 24,960 0.25
總裝置容量(kVAR) - - - 41,760 -
建廠的建置成本。 為降低線路損失的同時，電容器組 UPS & VFD 之貢獻
亦會有損失產生 ( 熱損失 )，因此一
UPS 各容量的單機所回饋的無效
來一往的結果是否有減少支出在台
功率大約 45kVAR~68kVAR 表 3 ，
功因補償電力電容彙整 電修改電價抵減規定後值得探討。
提供無效功率共計 10,648kVAR。
要如何在虛功補償與設備耗能間取
廠區高、中及低壓變電站都設有 VFD 濾波電容回饋於電力系統中的
得平衡點的議題，須更透過詳細的
電容器組 (SC)，其裝置容量共計 無效功率共計 9,472kVAR 表 4 。綜
計算及分析，在此不加以探討。
41,760kVAR 表 2 。電容雖提供無 合以上 UPS 及 VFD 的無效功率共
效功率，卻也是耗能的元件之一， 計可回補系統 20,120kVAR，佔功
