成果分析

4.1 階段性結果驗證 - 以中科擴建二期為例 ❷ 整地高程與邊坡擋土設施設計

在完成數位地形模型建立之後，需先釐清廠區周界設
中科擴建二期基地整體地勢為西高東低，高程差約
計高程與現況高程關係，擬定評估基地周界擋土措施
110m，基地南側緊鄰山溝排水設施，基地周界空間
方案 ( 圖 14)，進而完成整地方案就動線、運轉效率、
侷促，故面對環評審查、水保規範、建築技術規則等
結構成本、擋土設施成本等層面的方案評估及綜合比
法令限制、同時須確保運轉效率、動線流暢性、評估
較 ( 圖 15)，最後提供相對合理的廠區挖填方量供環
結構成本、施工難易度等層面，故須於先期規劃階段
評及水保審查。
即結合數位規劃技術於專案管理，主要流程如下：
❸ 透視模擬及效果圖渲染輸出
❶ 基地調查與三維規劃
在面對跨組織溝通與外部會議時，亦須仰賴較直觀
因一個生產廠房建築面積高達 5 公頃、建築高度約為 36
的效果圖來表達規劃設計意圖。因此將在 Rhino/
公尺，空間尺度極大，若於規劃階段立即展開數位模擬
Grasshopper 平台中經評估分析進而產出的階段性設
作業，可先將空間涵構整合於虛擬模型中 ( 圖 12)，同時
計結果，結合 Lumion 引擎渲染出圖 ( 圖 16)，即可
以不同視角進行設計檢核 ( 圖 13)。
產生於規劃階段的初步廠區配置模擬圖，輔以決策。

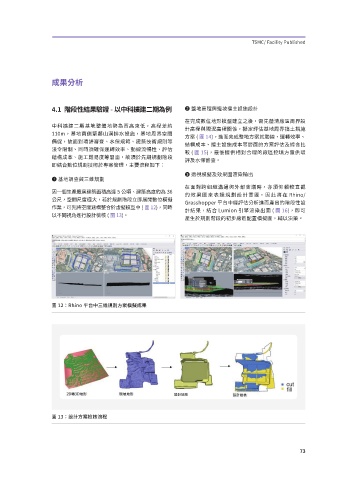

圖 12：Rhino 平台中三維規劃方案模擬成果

圖 13：設計方案檢核流程

��
