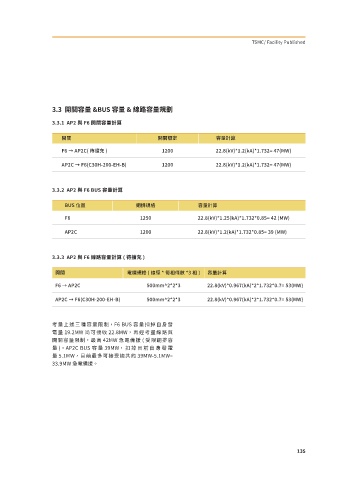

3.3 開關容量 &BUS 容量 & 線路容量規劃

3.3.1 AP2 與 F6 開關容量計算

開關 開關額定 容量計算
F6 → AP2C( 待擴充 ) 1200 22.8(kV)*1.2(kA)*1.732= 47(MW)

AP2C → F6(C30H-200-EH-B) 1200 22.8(kV)*1.2(kA)*1.732= 47(MW)

3.3.2 AP2 與 F6 BUS 容量計算

BUS 位置 銅排規格 容量計算
F6 1250 22.8(kV)*1.25(kA)*1.732*0.85= 42 (MW)

AP2C 1200 22.8(kV)*1.2(kA)*1.732*0.85= 39 (MW)

3.3.3 AP2 與 F6 線路容量計算 ( 待擴充 )

開關 電纜規格 ( 線徑 * 每相條數 *3 相 ) 容量計算

F6 → AP2C 500mm^2*2*3 22.8(kV)*0.967(kA)*2*1.732*0.7= 53(MW)

AP2C → F6(C30H-200-EH-B) 500mm^2*2*3 22.8(kV)*0.967(kA)*2*1.732*0.7= 53(MW)

考量上述三種容量限制，F6 BUS 容量扣掉自身發
電量 19.2MW 尚可接收 22.8MW，再經考量線路與
開關容量限制，最高 42MW 急電備援 ( 受限銅排容
量 )。AP2C BUS 容 量 39MW， 扣 掉 目 前 自 身 發 電
量 5.1MW，目前最多可接受總共約 39MW-5.1MW=
33.9MW 急電備援。

���
