VOL.50 廠務季刊 新廠區跨廠急電自動備援與復電技術探討

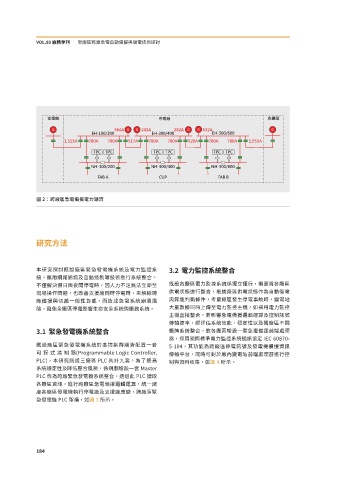

圖 2：跨廠區急電備援電力潮流

研究方法

本研究探討既設廠區緊急發電機系統及電力監控系 3.2 電力監控系統整合
統，運用網路通訊及自動控制等技術進行系統整合。
不僅解決假日與夜間停電時，因人力不足無法立即至 既設各廠區電力監控系統係獨立運行，需要將各廠區
現場操作問題，也改善支援廠同時停電時，未解除跨 供電狀態進行整合，根據廠區供電狀態作為自動復電
廠備援與切離一般性負載，而造成急電系統崩潰風 與卸載判斷條件，考量廠區發生停電事故時，變電站
險，避免全廠區停電影響生命安全系統與廠務系統。 大量數據同時上傳至電力監控主機，如採用電力監控
主機直接整合，將影響急電備援邏輯運算及控制訊號
傳輸速率，經評估系統效能、穩定性以及舊廠區不同
3.1 緊急發電機系統整合 廠牌系統整合，故各廠區增設一套急電備援前端處理
器，採用國際標準電力監控系統通訊協定 IEC 60870-
既設廠區緊急發電機系統於各控制群組皆配置一套 5-104，其功能為跨廠區停電訊號及發電機備援資訊
可 程 式 控 制 器(Programmable Logic Controller, 傳輸平台，同時可對於廠內變電站前端處理器進行控
PLC)，本研究既設三廠區 PLC 共計九套。為了提高 制與資料收集，如圖4 所示。
系統穩定性及降低整合風險，係規劃增設一套 Master
PLC 作為跨廠緊急發電機系統整合，透過此 PLC 讀取
各廠區資訊，進行跨廠區急電備援邏輯運算，統一調
度各廠區發電機執行停電廠及支援廠應變，跨廠區緊
急發電機 PLC 架構，如圖3 所示。

���
