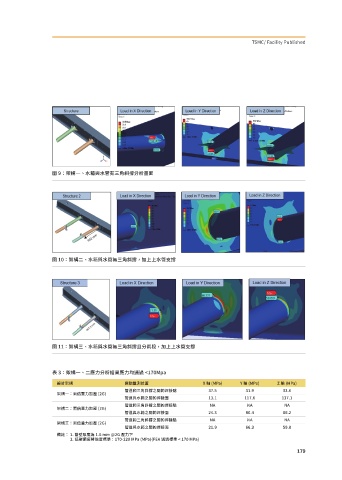

圖 9：架構一、水箱與水管有三角斜撐分析畫面

圖 10：架構二、水箱與水管無三角斜撐，加上上水管支撐

圖 11：架構三、水箱與水管無三角斜撐且分兩段，加上上水管支撐

表 3：架構一、二應力分析結果應力均通過 <170Mpa

設計架構 震動量測位置 X 軸 (MPa) Y 軸 (MPa) Z 軸 (MPa)
管道和三角斜撐之間的焊接點 37.5 31.9 33.6
架構一：兩倍重力加壓 (2G)
管道與水箱之間的焊接面 13.1 117.6 137.1
管道和三角斜撐之間的焊接點 NA NA NA
架構二：兩倍重力加壓 (2G)
管道與水箱之間的焊接面 24.3 80.4 66.2
管道和三角斜撐之間的焊接點 NA NA NA
架構三：兩倍重力加壓 (2G)
管道與水箱之間的焊接面 21.9 66.3 59.8
備註： 1. 管壁厚度為 1.6 mm @2G 壓力下
2. 低碳鋼疲勞強度標準：170-220 MPa (MPa)(FEA 通過標準 < 170 MPa)

���
���
