Page 164 - 52
P. 164
TSMC/ Facility Published

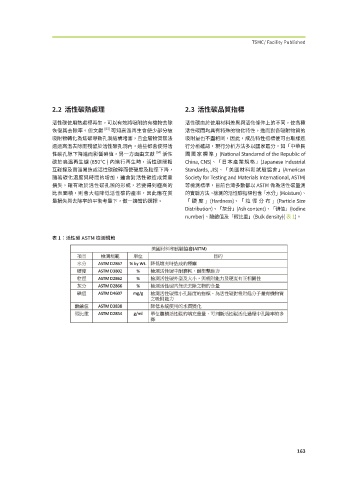

2.2 活性碳熱處理 2.3 活性碳品質指標
活性碳使用熱處裡再生，可以有效將吸附的有機物去除 活性碳由於使用材料差異與活化條件上的不同，使各種
[03]
恢復其去除率。但文獻 可知高溫再生會使少部分被 活性碳間均具有特殊的物化特性，進而對各吸附物質的
吸附物轉化為焦碳導致孔洞結構堵塞，且金屬物質無法 吸附量也不盡相同，因此，成品特性指標便可由取樣進
透過高溫去除而殘留於活性碳孔洞內，這些都會使得活 行分析確認，現行分析方法多以國家區分，如「中華民
[04]
性碳孔隙下降進而影響碘值，另一方面由文獻 活性 國 國 家 標 準 」(National Standarnd of the Republic of
碳於高溫再生爐 (850℃ ) 內進行再生時，活性碳間相 China, CNS)、「日本產業規格」(Japanese Industrial
互碰撞及高溫易造成活性碳破碎而使硬度及粒徑下降， Standards, JIS)、「美國材料和試驗協會」(American
隨著碳化溫度與時間的增加，雖會對活性碳造成質量 Society for Testing and Materials International, ASTM)
損失，確有助於活性碳孔隙的形成，若要得到極高的 等檢測標準，目前台灣多數都以 ASTM 做為活性碳量測
比表面積，則會大幅降低活性碳的產率，因此應在質 的實驗方法，檢測的活性碳指標包含「水分」(Moisture)、
量損失與去除率的平衡考量下，做一適當的選擇。 「 硬 度 」(Hardness)、「 粒 徑 分 布 」(Particle Size
Distribution)、「灰分」(Ash content)、「碘值」(Iodine
number)、酸鹼值及「假比重」(Bulk density)( 表1)。
表 1：活性碳 ASTM 檢測規範
���
