NEW FAB Te ch notes
TECHNOLOGY
J OURNAL 技術專文

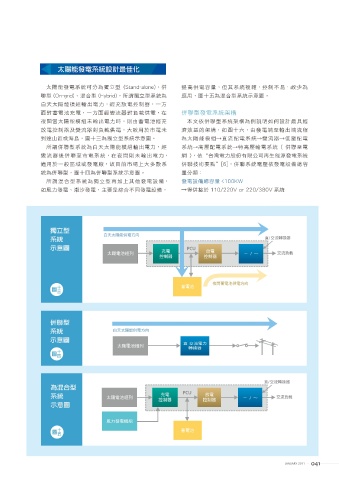

太陽能發電系統可分為獨立型 (Stand-alone)、併 提高供電容量，但其系統複雜，控制不易，故少為
聯型 (On-grid)、混合型 (Hybrid)，所謂獨立型系統為 應用，圖十五為混合型系統示意圖。
白天太陽能模組輸出電力，經充放電控制器，一方
面對蓄電池充電，一方面經變流器對負載供電，在 併聯型發電系統架構
夜間當太陽能模組未輸出電力時，則由蓄電池經充 本文依併聯型系統架構為例說明如何設計最具經
放電控制器及變流器對負載供電，大致用於市電未 濟效益的架構，如圖十六，由發電端至輸出端流程
到達山區或海島，圖十三為獨立型系統示意圖。 為太陽能模組→直流配電系統→變流器→低壓配電
所謂併聯型系統為白天太陽能模組輸出電力，經 系統→高壓配電系統→特高壓輸電系統 ( 併聯至電
變流器後併聯至市電系統，在夜間則未輸出電力， 網 )，依“台灣電力股份有限公司再生能源發電系統
適用於一般區域或發電廠，故目前市場上大多數系 併聯技術要點＂[6]，併聯系統電壓依發電設備總容
統為併聯型，圖十四為併聯型系統示意圖。 量分類：
所謂混合型系統為獨立型再加上其他發電設備， 發電設備總容量 <100KW
如風力發電、潮汐發電，主要是綜合不同發電設備， →得併接於 110/220V or 220/380V 系統
