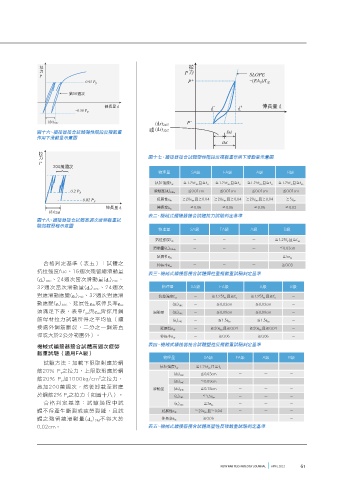

Page 61 - Vol.06

拉力
拉力
P
P SLOPE
0.95 P y P + -(EA s )/L g
第16週次

伸長量 d - + 伸長量 d
-0.50 P y d d
(ds) 16C P -
(ds) 24C
圖十六、續接器接合試體彈性階段反複載重 或 (ds) 32C Dd
作用下滑動量示意圖
Dd
拉力
圖十七、續接器接合試體塑性階段反複載重作用下滑動量示意圖
P
200萬週次
物理量 SA級 FA級 A級 B級
{
抗拉強度f uc ≧1.25f ya 且≧f u ≧1.25f ya 且≧f u ≧1.25f ya 且≧f u ≧1.25f y 且≧f ya
0.2 P y 滑動量(d s ) 0.6fy ≦0.01cm ≦0.01cm ≦0.01cm ≦0.01cm
0.02 P y 延展性e dc ≧20e ya 且≧0.04 ≧20e ya 且≧0.04 ≧20e ya 且≧0.04 ≧5e ya
伸長量 d 伸長率e uc ≧0.06 ≧0.06 ≧0.06 ≧0.03
(ds) 2M
表二、機械式續接器接合試體拉力試驗判定基準
圖十八、續接器接合試體高週次疲勞載重試
驗加載歷程示意圖
物理量 SA級 FA級 A級 B級
－ － －
抗拉強度f uc ≧1.25f y 且≧f ya
－ － － ≦0.03cm
滑動量(d s ) 0.95fy
－ － －
延展性e dc ≧5e ya
合格判定基準（表五）：試體之
伸長率e uc － － － ≧0.03
抗拉強度fuc、16週次殘留總滑動量 表三、機械式續接器接合試體彈性重複載重試驗判定基準
( ds ) 16C 、24週次當次滑動量(ds ) 24C 、
32週次當次滑動量( ds ) 32C 、24週次 物理量 SA級 FA級 A級 B級
對應滑動應變(es ) 24C 、32週次對應滑 抗拉強度f uc － ≧1.25f ya 且≧f u ≧1.25f ya 且≧f u －
動應變(es ) 32C 、延展性edc 或伸長率euc (ds) 16C － ≦0.03cm ≦0.03cm －
須滿足下表，表中f ya 與 eua 皆採用鋼 滑動量 (ds) 24C － ≦0.09cm ≦0.09cm －
筋母材拉力試驗所得之平均值（續 (e s ) 24C － ≦1.5e ya ≦1.5e ya －
接處外鋼筋斷裂，二分之一鋼筋直 延展性e dc － ≧20e ya 且≧0.04 ≧20e ya 且≧0.04 －
徑或大於2公分範圍外）。 伸長率e uc － ≧0.06 ≧0.06 －
機械式續接器接合試體高週次疲勞 表四、機械式續接器接合試體塑性反複載重試驗判定基準
載重試驗（適用FA級）
物理量 SA級 FA級 A級 B級
試驗方法：加載下限取對應於鋼
抗拉強度f uc ≧1.25f ya 且≧f u － － －
筋20% P y 之拉力，上限取對應於鋼
(ds) 16C ≦0.03cm － － －
2
筋20% P y 加1000kg/cm 之拉力，
(ds) 24C ≦0.09cm － － －
施加200萬週次，然後卸載至對應 滑動量 (ds) 24C ≦0.18cm － － －
於鋼筋2% P y 之拉力（如圖十八）。 － － －
(e s ) 24C ≦1.5e ya
合格判定基準：試驗過程中試 (e s ) 32C ≦3e ya － － －
體不得產生斷裂或疲勞裂縫，且試 延展性e dc ≧20e ya 且≧0.04 － － －
體之殘留總滑動量( d s ) 2M 不得大於 伸長率e uc ≧0.06 －
0.02cm。 表五、機械式續接器接合試體高塑性反複載重試驗判定基準

NEW FAB TECHNOLOGY JOURNAL APRIL 2012 61
