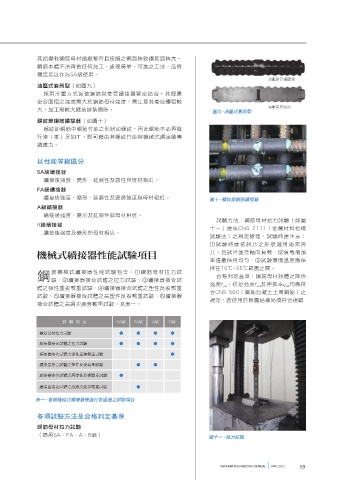

其組織較鋼筋母材細緻緊密且接觸之截面積較鋼筋面積大。
鋼筋本體不須再做任何加工，處理簡單，可靠之工法，品質
穩定足以作為SA級使用。
油壓式套筒型（如圖九）
採用冷壓方式促使鋼筋與套管續接器緊密結合，其握裹
密合面積之強度需大於鋼筋母材強度，需注意其套筒體積較
大，加工需較大箍筋排紮間隙。 圖九、油壓式套筒型
螺紋節鋼筋續接器（如圖十）
螺紋節鋼筋中鋼筋竹節之形狀如螺紋，因此鋼筋不必再進
行滾（車）牙加工，即可藉由其螺紋竹節與機械式續接器傳
遞應力。

以性能等級區分
SA級續接器
續接後強度、變形、延展性及韌性與母材相近。
FA級續接器
續接後強度、變形、延展性及疲勞強度與母材相近。 圖十、螺紋節鋼筋續接器
A級續接器
續接後強度、變形及延展性與母材相近。
試驗方法：鋼筋母材拉力試驗（如圖
B級續接器
十一）應依CNS 2111﹝金屬材料拉伸
續接後強度及變形與母材相近。
試驗法﹞之規定辦理，試驗時應注意：
試驗時應依試片之形狀選用適當夾
機械式續接器性能試驗項目 具，且試片僅受軸向負載、負載增加
率儘量保持均勻、試驗環境溫度應保
持在10℃~35℃範圍之間。
鋼 筋機械式續接器性能試驗包含：鋼筋母材拉力試 合格判定基準：鋼筋母材試體之降伏
驗、續接器接合試體之拉力試驗、續接器接合試
強度f ya 、抗拉強度f ua 及伸長率 eua 均應符
體之彈性重複載重試驗、續接器接合試體之塑性反複載重
合CNS 560﹝鋼筋混凝土土用鋼筋﹞之
試驗、續接器接合試體之高塑性反複載重試驗、續接器
規定，若使用於耐震結構尚須符合規範
接合試體之高週次疲勞載重試驗。見表一。

試 驗 項 目 SA級 FA級 A級 B級

鋼筋母材拉力試驗 ● ● ● ●
續接器接合試體之拉力試驗 ● ● ● ●
續接器接合試體之彈性重複載重試驗 ●

續接器接合試體之塑性反複載重試驗 ● ●
續接器接合試體之高塑性反複載重試驗 ●
續接器接合試體之高週次疲勞載重試驗 ●

表一、各級機械式續接器需進行並通過之試驗項目

各項試驗方法及合格判定基準
鋼筋母材拉力試驗
（適用SA、FA、A、B級）
圖十一、拉力試驗
