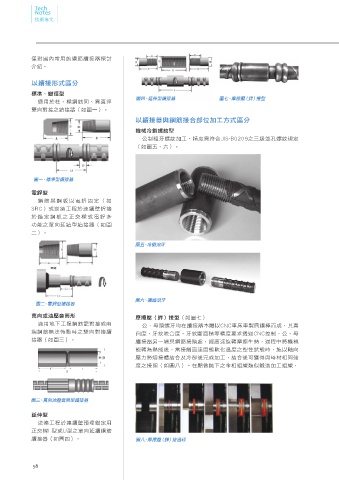

僅對國內常用的鋼筋續接器探討
介紹。
以續接形式區分
標準、變徑型
圖四、延伸型續接器 圖七、摩擦壓（銲）接型
適用於柱、樑鋼筋同、異直徑
雙向對接之續接器（如圖一）。
以續接器與鋼筋接合部位加工方式區分
機械冷鍛螺紋型
公制粗牙螺紋加工，精度需符合JIS-B0209之三級並孔螺紋規定
（如圖五、六）。
圖一、標準型續接器
電銲型
鋼筋與鋼板以電銲固定（如
SRC）或逆築工程於連續壁銲接
於錨定鋼板之正交樑或電銲多
功能之單向延續型續接器（如圖
二）。
圖五、冷鍛滾牙
圖六、擴頭滾牙
圖二、電銲型續接器
萬向或油壓套筒形 摩擦壓（銲）接型（如圖七）
適用地下工程鋼筋籠對接或兩 公、母頭螺牙均在續接器本體以CNC車床車製圓鋼棒而成，其真
端鋼筋無法轉動時之雙向對接續 圓度、牙紋咬合度、牙紋斷面積等精度要求透過CNC控制，公、母
接器（如圖三）。 續接器另一端與鋼筋接頭處，經高速旋轉摩擦生熱，過程中將機械
能轉為熱能後，當接觸面達固態軟化溫度之塑性狀態時，施以軸向
壓力將熔接體結合及冷卻後完成加工，結合後可獲得與母材相同強
度之接頭（如圖八）。在顯微鏡下之金相組織類似鍛造加工組織，
圖三、萬向油壓套筒型續接器
延伸型
逆築工程於連續壁預埋錨定用
正交樑L型或U型之單向延續鋼筋
續接器（如圖四）。 圖八、摩擦壓（銲）接過程
