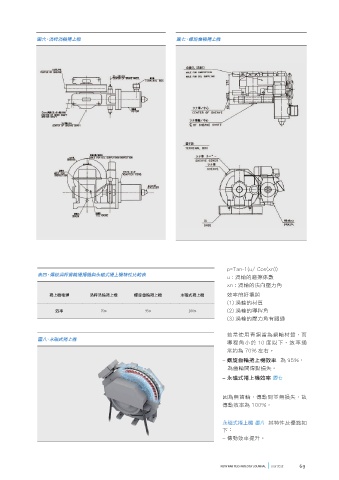

圖六、渦桿渦輪捲上機 圖七、螺旋齒輪捲上機
p=Tan-1(u/ Cos(xn))
表四、傳統渦桿齒輪捲揚機與永磁式捲上機特性比較表
u : 渦輪的磨擦係數
xn : 渦輪的法向壓力角
捲上機種類 渦桿渦輪捲上機 螺旋齒輪捲上機 永磁式捲上機 效率的好壞與
(1) 渦輪的材質
效率 70% 95% 100% (2) 渦輪的導程角
(3) 渦輪的壓力角有關通
若常使用青銅當為蝸輪材質，而
圖八、永磁式捲上機
導程角小於 10 度以下，效率通
常約為 70% 左右。
– 螺旋齒輪捲上機效率 為 95%，
為齒輪間傳動損失。
– 永磁式捲上機效率 圖七
因為無齒輪，傳動間並無損失，故
傳動效率為 100%。
永磁式捲上機 圖八 其特性及優點如
下：
– 傳動效率提升。
