符號來表示資源流動方向。兩
者之網圖基本元件性質及使用
方式大致相同，但表達方式及
Loaders
控制過程有極大差別。 表一、 Wait
表二 分別為一般營建模擬系統 LD1 LD2
各種符號之說明及CYCLONE與
STROBOSCOPE之主要差異比較
SL1 SL2 SL3
(Martinez, 1996；王維志等人， Soil To Load Haul Dump
Move HL2 HL3
2000)。

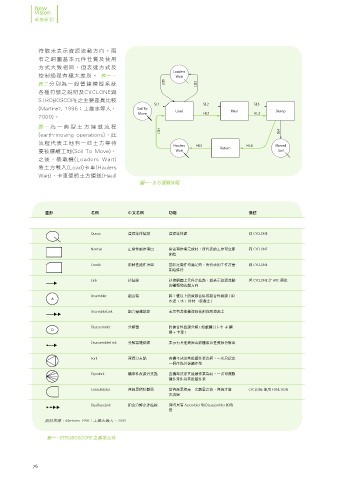

圖 一 為 一 典型 土 方 運 載流 程
SL4
(earth-moving operations)，此
HL1
流程代表工地有一些土方等待 Haulers HL5 HL4 Moved
要被運離工地(Soil To Move)， Wait Return Soil
之後，裝載機(Loaders Wait)
將土方載入(Load)卡車(Haulers
Wait)，卡車便將土方運送(Haul)
圖一、土方運載流程
圖形 名稱 中文名稱 功能 備註
Queue 資源等待結點 資源等待處 同 CYCLONE
Normal 正常性施作項目 當前項作業完成時，所代表的工作可立即 同 CYCLONE
開始
Combi 限制性施作項目 當設定條件均滿足時，所代表的工作才會 同 CYCLONE
開始進行
Link 連結線 連接網圖上元件之結點，並表示資源流動 與 CYCLONE 之 ARC 類似
的種類和流動方向
Assembler 組合器 將 2 種以上的資源合併成複合性資源 ( 如
A
水泥 + 水 + 骨材→混凝土 )
AssemblerLink 組合器連結線 表示有其他種資源依附在該資源上
Disassembler 分解器 將複合性資源分解 ( 如載鋼骨卡車 鋼
D
骨 + 卡車 )
DisassemblerLink 分解器連結線 表示有其他資源由該種複合性資源分解出
Fork 資源分支點 由機率決定其後續作業為何，一次只選定
一個作為其後續作業
Dynafork 機率性資源分支點 由機率決定其後續作業為何，一次可選數
種作業作為其後續作業
Consolidator 資源累積計數器 當資源累積至一定數量之後，資源才會一 CYCLONE 使用 FUNCTION
次流過
DualbaseLink 組合分解之連結線 同時具有 Assembler 和 Disassembler 的功
用
資料來源：Martinez, 1996；王維志等人，2000
表一、STROBOSCOPE 之基本元件
