技術專文

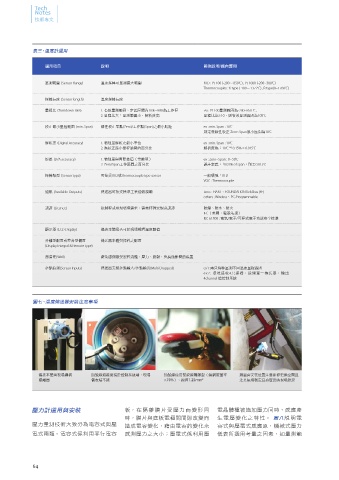

表三、溫度計選用

選用項目 說明 範例說明/廠內應用

量測範圍 (Sensor Range) 溫度探棒可量測最大範圍 RTD : Pt 100 (-200 ~ 850'C) , Pt 1000 (-200~300'C)
Thermocouples : K type (-180 ~ 1372'C) , R type(0~1768'C)
探棒長度 (Sensor length) 溫度探棒長度

量程比 (Turndown rate) 1. 有效量測範圍、定義區間內10%~90%為工作區 ex : Pt 100量測範圍為-200~850 'C ,
2. 量程比大：量測範圍小，解析度高 量程比為1:10，則有效量測區間為105'C
校正最小量程範圍 (min. Span) 線性校正零點(Zero)/工作點(Span)之最小跨距 ex : min. Span : 10'C
則定義線性校正 Zero~Span最小區間為10'C

解析度 (Digital Accuracy) 1. 物理量解析之最小單位 ex : min. Span : 10'C
2. 為校正最小量程範圍的百分比 解析度為：10'C *±0.15% = 0.015'C
誤差 (D/A accuracy) 1. 物理量與實際差值（常數項） ex : Zero~Span : 0~50'C
2. Zero/Span工作區間之百分比 誤差定義：±0.03% of span，則±0.015'C
探棒類型 (Sensor type) 可接受RTD或Thermocouple trpe sensor 一般環境：RTD
VOC : Thermocouple

通訊 (Available Outputs) 傳送器可接受標準工業通訊規範 tsmc : HART、FOUNDATION fieldbus (FF)
others : Wireless、PC-Programmable
認證 (Licence) 依製程或現場環境需求，需要特殊安規或認證 防爆、防水、防火
IEC（美國：電器法規）
IEC 61508 : 電氣/電子/可程式電子功能安全標準

顯示器 (LCD Display) 儀表本體是否可於現場觀看溫度數值
分離型配置或整合型備置 傳送器本體與探棒之配置
(Display Integral & Remote type)

測溫套(Well) 避免感測器受製程流體、壓力、震動，與腐蝕影響的裝置
多點偵測(Sensor Inputs) 傳送器支援多點輸入/多點輸出(Multi Dropped) ex1: 兩只探棒量測不同溫度量程區間
ex2: 環境接收4只探棒，投過單一傳送器，輸出
4channel 給控制系統

圖七、溫度傳送器安裝注意事項

儀表本體與現場鋼構 訊號線遮蔽銜接於控制系統端，現場 訊號線使用雙絞線隔離型（銅網覆蓋率 測溫套安裝位置注意維修更換空間且
隔離器 儀表端不接 >75%）、線徑1.25mm 2 注意氣場穩定且真實反映現場狀況

壓力計選用與安裝 板，在隔離膜片受壓力而變形同 電晶體種被施加壓力同時，感應產
時，膜片與底板電極間間隙改變而 生電壓變化之特性。 圖八說明電
壓力量測技術大致分為電容式與壓 造成電容變化，藉由電容的變化來 容式與壓電式感應原，機械式壓力
電式兩類。電容式係利用平行電容 感測壓力之大小；壓電式係利用壓 儀表所選用考量之因素，如量測範
