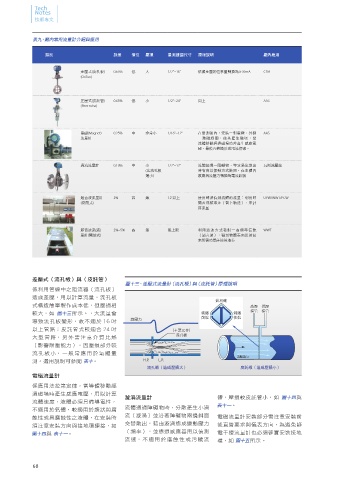

表九、廠內常用流量計介紹與應用

類別 誤差 價位 壓損 量測建議尺寸 原理說明 廠內應用

差壓式(流孔板) 0.65% 低 大 1/2"~16" 依據差壓的位移量轉換為4-20mA CDA
(Orifice)

差壓式(皮託管) 0.65% 低 小 1/2"~24" 同上 AAS
(Pitot tube)

電磁(Magnet) 0.25% 中 非常小 1/16"~12" 在量測管內，安裝一對電極，外側 AAS
流量計 一激磁線圈，使其產生磁場，當
流體移動經過磁場時會產生感應電
壓，最後再轉換形成電流信號。

渦流流量計 0.10% 中 小 1/2"~12" 流體經過一阻礙物，導致渦流散出 瓦斯減壓站
(比流孔板 時有會以振動方式散開，在主體內
還小) 感測渦流壓力轉換為電流訊號

超音波流量計 2% 高 無 12"以上 使用聲波偵測流體的流量：利用時 UPW/WWT/PCW
(密閉式) 間差或頻率差（督卜勒法），來計
算流量

超音波流(液) 2%~5% 高 無 無上限 利用派波方式發射一高頻率信號 WWT
量計(開放式) （超音波），碰到物體表面反射回
來所需時間差換算液位

差壓式（流孔板）與（皮託管）
圖十三、差壓式流量計（流孔板）與（皮託管）原理說明
係利用管線中之阻流器（流孔板）
造成差壓，用以計算流量，流孔板
銳利邊
式構造簡單製作成本低，但壓損相 高壓 低壓
接管 接管
較大，如 圖十三所示。，大流量會 鈍邊 鈍邊
前端 後端
線壓力
導致流孔板變形，故不適於 16 吋
以上管路；皮託管式較適合 24 吋 (主要元作)
流孔板
大型管路，另外需注意介質比熱
（影響耐壓能力），因壓損部分較
流孔板小，一般常應用於氣體量
流體流向
測。選用說明可參閱 表十。 H.P. L.P.
流孔板（造成壓損大） 皮託板（造成壓損小）
電磁流量計
係應用法拉第定律，當導體移動經
過磁場時產生感應電壓，用以計算
漩渦流量計 體，壓損較皮託管小，如 圖十四與
流體速度，液體必須具備導電性，
流體通過障礙物時，分散產生小渦 表十一。
不適用於氣體，較適用於漿狀與腐
流（漩渦）並沿著障礙物兩邊斜面
蝕性或具磨蝕性之液體，在安裝時 電磁流量計安裝部分需注意安裝前
交替散出，藉由漩渦造成變動壓力
須注意安裝方向與接地環連接，如 後直管要求與儀表方向，為避免靜
（頻率），並透過感應器用以偵測
圖十四與 表十一。 電干擾流量計也必須確實安裝接地
流速，不適用於磨蝕性或污穢流 環，如 圖十五所示。
