Page 69 - Vol.21

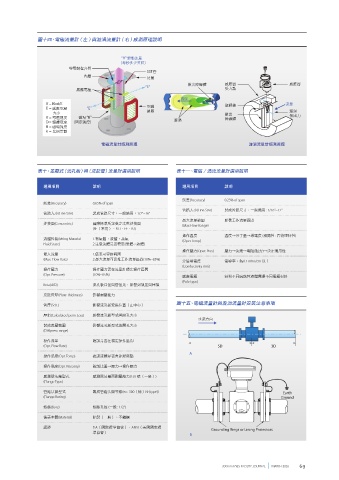

圖十四、電磁流量計 ( 左 ) 與漩渦流量計 ( 右 ) 感測原理說明

“V” 變動流量
(每秒多少英呎)
導電製程介質
SST管
內層
法蘭
散出障礙體 感應器 感應器
“E”
感應電極 受力點
流量
V = Kbd/E 旋轉軸 流量
E = 感應電壓 “E” 電磁
大小 線圈 散出 漩渦
V = 導體速度 磁場 “B” 漩渦 障礙體 散出力
D= 導體寬度 (固定強度)
B = 磁場強度
k = 比例常數
電磁流量計感測原理 漩渦流量計感測原理

表十、差壓式（流孔板）與（皮託管）流量計選用說明 表十一、電磁 / 渦流流量計選用說明

選用項目 說明 選用項目 說明

誤差(Accuracy) 0.25% of span
誤差(Accuracy) 0.65% of span
管路大小(Line Size) 製成管路尺寸，一般適用 : 1/16"~12"
管路大小(Line Size) 製成管路尺寸，一般適用：1/2"~16"
最大流量範圍 影響工作流量區間
連接面(Concentric) 國際標準所定義之法藍連接面 (Max Flow Range)
(RF（常用）、RTJ、FF、RJ)
操作溫度 溫度→分子量→導電度 (相關性 : 看物理特性)
流體性質(Mring Material 1.有氣體，液體，蒸氣 (Oper. Temp)
Fluid State) 2.注意流體是否變態(氣體->液體)
操作壓力(Oper. Pres) 壓力→流速→電阻(阻力)→決定適用性
最大流量 1.儀表可容許範圍
(Max. Flow Rate) 2.最大流量可反推工作流量區間(10%~85%) 介質導電度 電導率：為0.1 mho/cm 以上
(Conductivity min)
操作壓力 操作壓力需在流量計穩定操作區間
(Opr. Pressure) (10%~85%) 感應電極 針對不同腐蝕性液體選擇不同電極材料
(Pole type)
Beta(d/D) 流孔板口徑與管徑比，影響到誤差與壓損
皮託管厚(Plate Thickness) 影響耐壓能力
管厚(Sch.) 影響流孔板安裝位置（正中心） 圖十五、電磁流量計與漩渦流量計安裝注意事項

壓損(Calculated perm.Loss) 影響流孔板型式與開孔大小
水流方向
製成差壓範圍 影響流孔板型式與開孔大小
(Diff.press range)
操作流量 確認是否在穩定操作區間
(Opr. Flow Rate) 5D 3D
A
操作溫度(Opr. Temp) 確認流體是否會達變態點
操作黏度(Opr. Viscosity) 確認比重→壓力→操作壓力
感測器法蘭型式 感測器法蘭面耐壓能力(150 磅（一般）)
(Flange Type)

管路法蘭型式 製成管路法蘭等級(ex : 300（磅）RF(type)) Earth
(Flange Rating) Ground
螺絲(Bore) 螺絲孔徑 (一般 : 1/2")
儀表本體(Material) 鋁製（一般）、不鏽鋼
認證 ISA（國際標準協會），ANSI（美國國家標 Grounding Rings or Lining Protectors
準協會）
B

300mm FABS FACILITY JOURNAL MARCH 2016 69
