技術專文

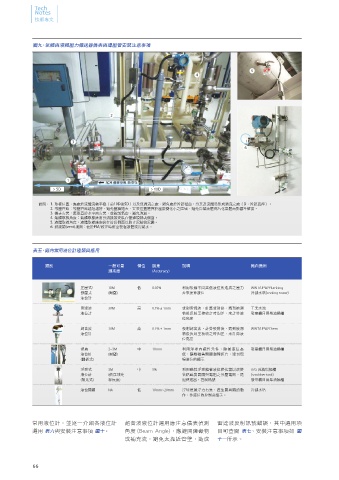

圖九、氣體與液體壓力傳送器儀表與導壓管安裝注意事項

5
4

2

3
6

1
> 5D > 10D

說明： 1. 取樣位置：應處於流體流動平穩（前10D後5D）以及無渦流之處，避免處於管路彎曲、分叉及流體易形成渦流之處（D：管路直徑）。
2. 導壓管路：導壓管路越短越好，避免壓損過大，安裝位置選擇於溫度變化小之區域，避免冷凝液體或汽化氣體而影響準確度。
3. 儀表安裝：應垂直於水平面安裝，並確認氣密，避免洩漏。
4. 氣體取樣角度：氣體取樣應將分流接頭安裝在管道頂部或側面。
5. 液體取樣角度：液體取樣應安裝在管道側面以防止沉積物沉澱。
6. 排液閥(vent)規劃：便於PM/校正時排空製程液體或冷凝水。

表五、廠內常用液位計種類與應用

類別 一般可量 價位 誤差 說明 廠內應用
測高度 (Accuracy)

差壓式/ 10M 低 0.65% 利用設備不同高低液位所造成之壓力 WWT/UPW/Plumbing
靜壓式 (耐壓) 差來換算液位 冷卻水塔(cooling tower)
液位計
雷達波 30M 高 0.1% ± 1mm 發射雷達波，計算發射後，遇到被測 工業水池
液位計 物後反射至接收之時間差，來計算液 發電機日用柴油桶槽
位高度

超音波 30M 高 0.1% ± 1mm 發射超音波，計算發射後，遇到被測 WWT/UPW/Chem
液位計 物後反射至接收之時間差，來計算液
位高度
玻璃 2~3M 中 10mm 利用浮球內磁性元件，隨著液位高 發電機日用柴油桶槽
液位計 (耐壓) 低，驅動磁簧開關翻轉旗片，達到現
(翻板式) 場液位的顯示

浮球式 3M 中 5% 利用磁性浮球隨著液位變化藉以改變 AAS 洗滌塔桶槽
液位計 (依浮球連 管路磁簧開關與電阻之分壓電路，透 (scrubber tank)
(類比式) 桿長度) 過傳送器，控制訊號 發電機日用柴油桶槽
液位開關 NA 低 10mm~20mm 浮球偵測浮力有無，產生開與關的動 冷卻水塔
作，作液位的控制或指示。

常用液位計，並逐一介紹各液位計 超音波液位計選用應注意儀表偵測 雷達波反射訊號錯誤，其中選用項
選用 表六與安裝注意事項 圖十。 角度 (Beam Angle)，應避開障礙物 目可查閱 表七 ，安裝注意事項如 圖
或補充流，避免太靠近管壁，造成 十一所示。
