Page 70 - Vol.21

Tech
Notes
技術專文

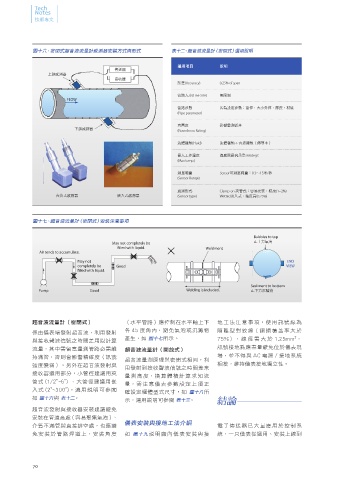

圖十六、密閉式超音波流量計感測器安裝方式與形式 表十二、超音波流量計（密閉式）選用說明

選用項目 說明
傳送器
上游感測器
接收器
誤差(Accuracy) 0.25% of span
管路大小(Line Size) 無限制
FLOW
管路參數 皆為設定參數：管俓，大小外徑，厚度，材質
(Pipe parameter)

真圓度 影響量測誤差
下游感測器 (Roundness Rating)

流體種類(Fluid) 流體種類-> 音波總類（傳導率）

最大工作溫度 傳感器最高承受260degC
(Max temp.)

測量範圍 Sensor可測量範圍：0.3〜15米/秒
(Sensor Range)

感測形式 Clamp-on 夾管式：容易安裝，精度(1~2%)
夾管式感測器 嵌入式感測器 (Sensor type) Wetted崁入式：精度高(0.25%)

圖十七、超音波流量計（密閉式）安裝注意事項

Bubbles to top
May not completely be 正上方氣泡
lled with liquid. Weldment
Air tends to accumulate.
May not END
completely be Good VIEW
lled with liquid.

Sediment to bottom
Pump Good Welding is included. 正下方沉積物

超音波流量計（密閉式） （水平管路）應控制在水平軸上下 地工法注意事項，使用訊號線為
各 45 度角內，避免氣泡或沉澱物 隔離型對絞線（銅網覆蓋率大於
係由儀表端發射超音波，利用發射
2
產生，如 圖十七所示。 75%）， 線 徑 需 大 於 1.25mm ，
與接收聲波信號之時間差用以計算
流量，其中需留意量測管路必需維 超音波流量計（開放式） 訊號接地點應盡量避免位於儀表現
持滿管，否則會影響精確度（訊號 場，並不得與 AC 電源 / 接地系統
超音波量測原理與密閉式相同，利
強度變弱），另外在超音波發射與 相接，維持儀表接地獨立性。
用發射到接收聲波信號之時間差來
接收器選用部分，小管徑建議用夾
量測高度，換算體積計算求知流
管式 (1/2"~6") 、大管徑建議用嵌
量，需注意儀表參數設定上須正
入式 (2"~300")。選用說明可參閱
確設定堰體型式尺寸，如 圖十八所
如 圖十六與 表十二 。 示，選用說明可參閱 表十三 。 結論
超音波發射與接收器安裝建議避免
安裝在管道高處（容易聚集氣泡）、
儀表安裝與接地工法介紹
介質不滿管與直接排空處，也應避 電子傳送器已大量應用於控制系
免安裝於管路焊道上，安裝角度 如 圖十九說明廠內儀表安裝與接 統，一只儀表從選用、安裝上線到

70
