Page 70 - Vol.24

Tech
Notes
技術專文

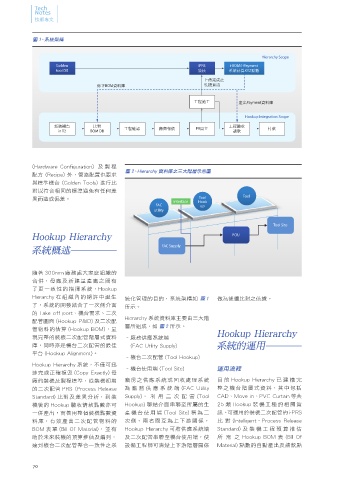

圖 1、系統架構

Hierarchy Scope
Golden iPRS i-BOM/i-Payment
tool DB 簽核 系統計算XYZ點數
上傳完成之
修正BOM資料庫 裝機資訊

工程施工 產出Payment資料庫

Hookup Integration Scope
新裝機台 比對 工程驗收
in T2 BOM DB 工程確認 廠商報價 PR開立 請款 付款

(Hardware Configuration) 及 製 程
圖 2、Hierarchy 資料庫之三大階層示意圖
配方 (Recipe) 外，管路配置也要求
與標準機台 (Golden Tools) 進行比
對以符合相同的標準避免有任何差
Tool
異而造成偏差。 interface Hook Tool
FAC up
utility

Tool Site
Hookup Hierarchy POU

系統概述 FAC Supply

隨著 300mm 廠務處大家庭組織的
合併，母廠及新建量產廠之間有
了更一致性的指揮系統，Hookup
Hierarchy 在組織內的期許中誕生 統化管理的目的，系統架構如 圖1 做為後續比對之依據。
了，系統的開發結合了一次側介面 所示。
的 Take off port、機台需求、二次
Hierarchy 系統資料庫主要由三大階
配管圖面 (Hookup P&ID) 及二次配
層所組成，如 圖2 所示。
管物料的估算 (Hookup BOM)，呈 Hookup Hierarchy
現完整的裝機二次配管階層式資料 – 廠務供應系統端
庫，同時亦是機台二次配管的最佳 (FAC Utility Supply) 系統的運用
平台 (Hookup Alignment)。
– 機台二次配管 (Tool Hookup)
Hookup Hierarchy 系統，不僅可迅
– 機台使用端 (Tool Site) 運用流程
速完成正確複製 (Copy Exactly) 母
廠的裝機及製程標準，從裝機初期 廠房之供應系統或回收處理系統 目 前 Hookup Hierarchy 已 建 構 完
的二次配管 PRS (Process Release 為 廠 務 供 應 系 統 端 (FAC Utility 整之機台階層式資料，其中包括
Standard) 比對及差異分析，到裝 Supply)， 利 用 二 次 配 管 (Tool CAD、Move in、PVC Curtain 等共
機後的 Hookup 驗收請款點數亦可 Hookup) 聯結介面串聯至所屬的生 25 類 Hookup 裝機工種的相關資
一併產出，而善用整個裝機點數資 產 機 台 使 用 端 (Tool Site) 稱 為 二 訊。可運用於裝機二次配管的 i-PRS
料庫，有效產出二次配管物料的 次側，兩者間互為上下游關係。 比 對 (Intelligent–Process Release
BOM 表 單 (Bill Of Material)， 並 有 Hookup Hierarchy 可將供應系統端 Standard) 及 裝 機 工 程 預 算 推 估
助於未來裝機的預算推估及編列， 及二次配管串聯至機台使用端，使 所 需 之 Hookup BOM 表 (Bill Of
達到機台二次配管整合一致性之系 設備工程師可清楚上下游階層關係 Material) 點數的自動產出及請款點
