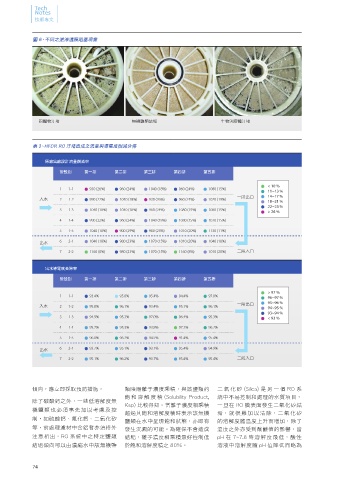

Page 74 - Vol.27

Tech
Notes
技術專文

圖 6、不同之逆滲透膜阻塞現象

固體物汙堵 無機鹽類結垢 生物與膠體汙堵

表 3、HFDR RO 汙堵造成之流量與導電度削減分佈

原廠出廠設計流量削減率
管殼別 第一排 第二排 第三排 第四排 第五排

< 10 %
1 1-1 930 (26%) 960 (24%) 1040 (18%) 960 (24%) 1080 (15%)
11~13 %
一段出口 14~17 %
入水 2 1-2 990 (22%) 1040 (18%) 930 (26%) 960 (24%) 1020 (19%) 18~21 %
22~25 %
3 1-3 1040 (18%) 1040 (18%) 960 (24%) 1080 (15%) 1080 (15%) > 26 %
4 1-4 990 (22%) 960 (24%) 1040 (18%) 1080 (15%) 1070 (15%)
5 1-5 1040 (18%) 900 (29%) 980 (23%) 1010 (20%) 1130 (11%)

出水 6 2-1 1040 (18%) 980 (23%) 1070 (15%) 1010 (20%) 1040 (18%)
7 2-2 1160 (8%) 980 (23%) 1070 (15%) 1160 (8%) 1010 (20%) 二段入口

出水導電度去除率

管殼別 第一排 第二排 第三排 第四排 第五排

> 97 %
1 1-1 93.4% 95.0% 95.4% 94.4% 97.0% 96~97 %
95~96 %
一段出口
入水 2 1-2 95.8% 96.1% 93.4% 95.1% 96.1% 94~95 %
93~94 %
3 1-3 94.9% 95.3% 97.0% 96.4% 95.3% < 93 %
4 1-4 95.7% 95.3% 93.8% 97.1% 96.2%

5 1-5 96.0% 96.2% 94.5% 91.4% 95.4%
出水 6 2-1 93.7% 95.1% 93.1% 95.4% 94.9%
7 2-2 95.1% 96.2% 93.7% 95.4% 95.4% 二段入口

傾向，應立即採取預防措施。 類陰陽離子濃度乘積，與該鹽類的 二 氧 化 矽 (Silica) 是 另 一 個 RO 系
飽 和 溶 解 度 積 (Solubility Product, 統中不易控制和處理的水質項目，
除了碳酸鈣之外，一些低溶解度無
Ksp) 比較得知。當離子濃度相乘積 一旦在 RO 膜表面發生二氧化矽結
機鹽類也必須事先加以考慮及控
超過其飽和溶解度積時表示該無機 垢，就很難加以清除，二氧化矽
制，如硫酸鈣、氟化鈣、二氧化矽
鹽類在水中呈現飽和狀態，亦即有 的溶解度隨溫度上升而增加，除了
等，前處理濾材中含鋁者亦須格外 發生沉澱的可能。為確保不會造成 溫度之外亦受到酸鹼值的影響，當
注意析出，RO 系統中之特定鹽類 結垢，離子濃度相乘積最好控制低 pH 在 7~7.8 時溶解度最低，酸性
結垢傾向可以由濃縮水中該無機鹽 於飽和溶解度積之 80%。 溶液中溶解度隨 pH 值降低而略為

74
