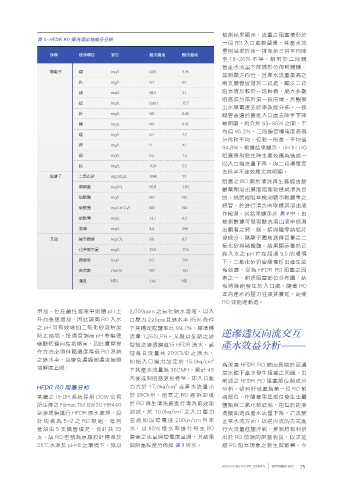

Page 75 - Vol.27

檢測結果顯示，流量之阻塞情形於
表 4、HFDR RO 藥洗溶出物成分分析
一段 RO 入口處較嚴重，其產水流
量削減率於第一排至第三排平均降
族群 檢測項目 單位 鹼洗廢液 酸洗廢液
至 18~26% 不等，相對於二段膜
管產水流量下降情形分佈較隨機，
陽離子 鐵 mg/L 0.05 4.45
無明顯方向性，且產水流量最高之
鈣 mg/L 0.1 63 兩支膜管皆落於二段處，顯示二段
鎂 mg/L ND1 31 阻塞情形較於一段輕微，絕大多數
阻塞成分落於第一段前端。另觀察
鋁 mg/L 0.001 15.7
出水導電度去除率效能分佈，一段
鋅 mg/L ND 0.40 膜管普遍於靠近入口處去除率下降

鎳 mg/L ND 0.41 較明顯，約介於 93~96% 之間，平
均值 95.3%，二段膜管導電度表現
錳 mg/L 0.2 2.7
分佈較平均，但較一段差，平均值
鉀 mg/L 9 42
94.8%。根據結果顯示，HFDR RO
銅 mg/L 0.5 1.2 阻塞情形發生時主要效應為造成一
段入口端流量下降，與二段導電度
銨 mg/L 10.9 5.5
去除率不佳效應尤其明顯。
陰離子 二氧化矽 mg SiO 2 /L 1045 13
阻塞之 RO 膜於清洗再生廠經由酸
磷酸鹽 mg P/L 65.8 1.84
鹼藥劑溶出膜面阻塞物達成清洗目
硫酸鹽 mg/L ND ND 的，挑選經阻塞檢測顯示較嚴重之
膜管，於進行清洗時取樣其溶出液
碳酸鹽 mg CaCO 3 /L ND ND
作檢測，其結果顯示於 表4 中。由
硝酸鹽 mg/L 13.7 0.3
檢測數據可發現酸洗溶出液中偵測
氟鹽 mg/L 4.4 390 出顯著之鈣、鎂、鋁與鐵等結垢好
其他 總有機碳 mg C/L 9.8 8.7 發成分；陰離子團則測得巨量之二
氧化矽與磷酸鹽。結果顯示雖然已
化學需氧量 mg/L 39.0 17.6
將入水之 pH 控在超過 9.5 的環境
總硬度 mg/L 0.3 284
下，二氧化矽仍會緩慢析出產生結
菌落數 cfu/ml ND 103 垢效應，是為 HFDR RO 阻塞之因
素之一，對照阻塞部位分布圖，結
濁度 NTU 1.45 ND
垢將陸續發生於入口處，隨著 RO
正向產水的壓力往後排蔓延，迫使
RO 效能逐漸退。
增加，但在鹼性溶液中則隨 pH 上 2,000ppm 之氯化鈉水溶液，以入
升而急速增加，因此調高 RO 入水 口壓力 225psi 且造水率 85% 條件
之 pH 可有效增加二氧化矽溶解度 下其穩定脫鹽率為 99.7%，標準穩
防止結垢。惟過度調高 pH 將驅使 流量 1,265LPH。某廠以全新之該 逆滲透反向流交互
碳酸鈣偏向結垢傾向，因此實際操 型號逆滲透膜進行 HFDR 造水，處 產水效益分析
作方法必須伴隨適度降低 RO 系統 理每日流量共 200CMD 之原水，
之造水率，以避免濃縮側濃度超過 初始入口壓力設定於 15.0kg/cm 2
溶解度上限。 下其產水流量為 36CMH，累計 48 為改善 HFDR RO 膜因長期於高濃
度水體下產水發生阻塞之問題，由
天後達到阻塞更換標準，即入口壓
前述之 HFDR RO 阻塞部位與成分
2
HFDR RO 阻塞分析 力大於 17.0kg/cm 或產水流量小 分析，研判好發處為第一段 RO 前
某廠之 HFDR 系統採用 DOW 公司 於 28CMH。 阻 塞 之 RO 經 拆 卸 後 端部位，伴隨著零星部位發生金屬
所生產之 FilmtecTM BW30-HR440 於 RO 再生清洗廠進行清洗前效能 鹽類與二氧化矽結垢，阻擋於逆滲
2
逆滲透膜進行 HFDR 原水處理，設 測試，於 10.0kg/cm 之入口壓力 透膜面造成產水流量下降。若改變
計規格為 5×2 之 RO 模組，每列 並施加以 導電度 200μs/cm 自 來 正常水流方向，以逆向流的方式進
管殼由 5 支膜管填充，合計共 35 水，以 85% 造水率進行每支 RO 行大流量低壓沖刷，推測將有利排
支。該 RO 型號為原廠設計標準於 膜管之流量與導電度量測，其結果 出於 RO 前端的阻塞物質，以求延
25℃水溫及 pH=8 之環境下，施以 與阻塞程度分佈如 表3 所示。 緩 RO 阻塞現象之發生與影響。今

300mm FABS FACILITY JOURNAL SEPTEMBER 2017 75
