Page 80 - Vol.27

Tech
Notes
技術專文

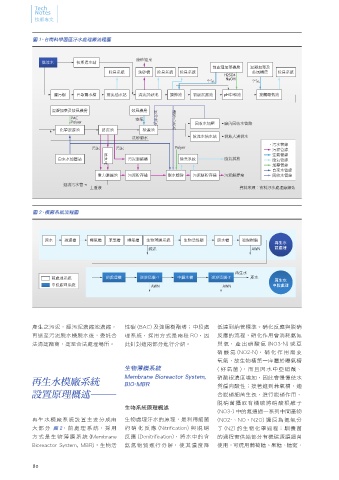

圖 1、台南科學園區汙水處理廠流程圖

廢砂運棄
進流水 初期揚水站
前處理加藥機房 混凝加藥及
除臭系統 洗砂機 除臭系統 除臭系統 鼓風機房 除臭系統
H2SO4
空氣 NaOH 空氣
攔污樹 巴歇爾水槽 進流抽水站 渦流沉砂池 調節池 初級沉澱池 pH中和池 接觸曝氣池

反沖 洗水 濾布清洗水
混凝加藥及鼓風機房 鼓風機房
PAC 空氣
Polyer 回收水加壓 廠內回收水管路
化學混凝池 終沉池 砂濾池
洗砂廢水 放流水抽水站 排放大洲排水
污水管線
污泥 浮渣井 污泥 Polyer 污泥管線
空氣管線
自來水加壓站 污泥濃縮機 除臭系統 廢氣排放 廢氣管線
加藥管線
自來水管線
重力濃縮池 污泥貯存槽 脫水機房 污泥餅貯存桶 污泥餅運棄 回收水管線
迴流污水管
上澄液 資料來源：南科汙水處理廠網站

圖 2、模廠系統流程圖

原水 過濾器 曝氣槽 兼氧槽 曝氣槽 生物薄膜系統 生物活性碳 原水槽 強陽樹脂
再生水
排泥 AWN 前處理

再生水
前處理系統 前處理槽 逆滲透膜-1 中繼水槽 逆滲透膜-2 產水
再生水
中段處理系統 AWN AWN 中段處理

產生之污泥，經污泥濃縮池濃縮， 性碳 (BAC) 及強陽樹酯塔；中段處 低達到納管標準。硝化反應與脫硝
再送至污泥脫水機脫水後，委託合 理系統，採用方式是兩段 RO，因 反應的流程，硝化作用會消耗氨氮
法清運廠商，運至合法處理場所。 此針對這兩部分進行介紹。 與 氧， 產 出 硝 酸 氮 (NO3-N) 或 亞
硝酸氮 (NO2-N)，硝化作用需要
氧氣，故生物槽第一座屬於曝氣槽
生物薄膜系統 ( 好氧菌 )，而且因水中亞硝酸、
Membrane Bioreactor System, 硝酸根濃度增加，因此會慢慢使水
再生水模廠系統 BIO-MBR 質偏向酸性；接著進到兼氧槽，適
設置原理概述 合脫硝細菌生長，進行脫硝作用，

脫硝菌攝取有機碳將硝酸根離子
生物系統原理概述
(NO3-) 中的氮通過一系列中間產物
再生水模廠系統設置主要分成兩 生物處理汙水的原理，是利用細菌 (NO2-、NO、N2O) 還原為氮氣分
大部分 圖2 ，前處理系統，採用 的 硝 化 反 應 (Nitrification) 與 脫 硝 子 (N2) 的生物化學過程；馴養菌
方 式 是 生 物 薄 膜 系 統 (Membrane 反應 (Denitrification)，將水中的含 的過程需供給部分有機碳源讓細菌
Bioreactor System, MBR)，生物活 氨氮物質進行分解，使其濃度降 使用，可選用葡萄糖、果糖、糖蜜、
