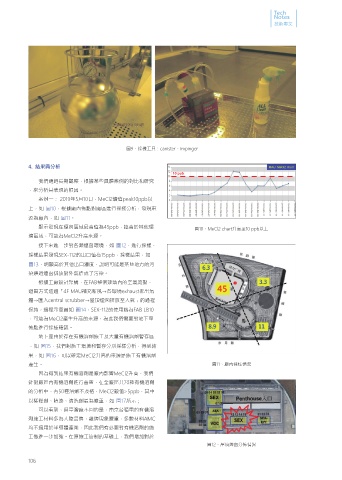

Page 108 - Vol.39
P. 108
Tech
Notes
技術專文
圖9、採樣工具：canister、impinger
4. 結果與分析 MAU MeCl2 chart
10 ppb
我們通過長期觀察，根據某些具體案例的對比和研究
，來分析其表現的根因。
案例一： 2019年5月10日，MeCl2讀值peak10ppb以
上，如 圖10，根據廠內佈點對廠區進行採樣分析，發現來
源為廠內，如 圖11。
顯示發現在煙囪區域最高值為45ppb，遠高於其他環 圖10、MeCl2 chart升高至10 ppb以上
境區域，可能為MeCl2升高來源。
接下來進一步對各類煙囪環境，如 圖12，進行採樣，
採樣結果發現SEX-112的出口值為15ppb，採樣結果，如
圖13，明顯高於其他出口濃度，說明可能是某些地方的污
染通過煙囪排放對外氣造成了污染。
根據工廠設計架構，在FAB整個建築內的空氣流動，
迴圈方式通過「4F MAU補充新風→各環境exhaust排出氣
體→匯入central scrubber→屋頂煙囪排放至大氣」的過程
保持，過程示意圖如 圖14，SEX-112的使用端為FAB LB10
，可能為MeCl2產生升高的來源，為此我們需要對地下室
佈點進行採樣確認。
地下室由於存在有機溶劑施工及大量有機溶劑暫存區
，如 圖15，我們對施工環境和暫存分別採樣分析，得到結
果，如 圖16，可以確定MeCl2升高的來源是施工有機溶劑
產生。 圖11、廠內採樣情況
因為得到結果有機溶劑是廠內影響MeCl2升高，我們
針對廠區內有機溶劑進行普查，在全廠區共70種有機溶劑
的分析中，有50種溶劑不及格，MeCl2數值>5ppb，其中
以稀釋劑、噴漆、清洗劑最為嚴重，如 圖17所示；
可以看到，與臺灣廠不同的是，南京台積電的有機溶
劑施工材料多為大陸品牌，雜牌現象嚴重，多數材料AMC
均不適用於半導體產業，因此我們有必要對有機溶劑的施
工做進一步加強。在原施工管制的基礎上，我們增加對於
圖12、屋頂煙囪分佈情況
101 102 103 104 105 106 107 108
111 112 113 114 115 117 118
121 122 123 124 125 126 127 128
131 132 133 134 135 136 137 138
141 142 143 144 145 146 147 148
