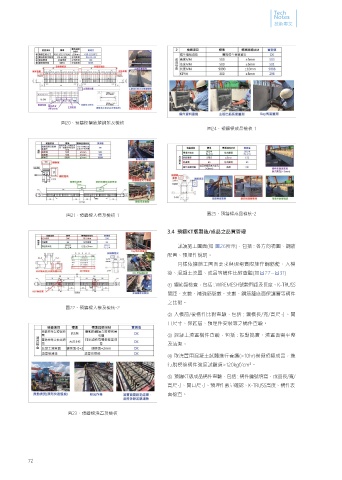

技術專文
圖20、預鑄樑鋼筋籠綁紮及檢核
圖24、預鑄樑成品檢核-1
圖21、預鑄樑入模及檢核-1 圖25、預鑄樑成品檢核-2
3.4 預鑄KT版製造/成品之品質管理
詳讀施工圖面(如 圖26所示)，包括 : 各方向視圖、鋼筋
配置、預埋件說明。
同樣依據施工圖面要求與現場實際施作鋼筋籠、入模
後、混凝土澆置、成品等構件比對查驗(如圖27~圖31)
① 鋼筋籠檢查，包括 : WIREMESH號數間距及長度、K-TRUSS
間距、支數、補強筋號數、支數、鋼筋籠底面保護層等構件
之比對。
圖22、預鑄樑入模及檢核-2
② 入模前/後構件比對查驗，包括 : 鋼模長/寬/高尺寸、開
口尺寸、保護層、預埋件安裝等之構件查驗。
③ 混凝土澆置構件查驗，包括 : 振動搗實、澆置面需平整
及清潔。
④ 取澆置用混凝土試體進行養護(>10hr)模擬預鑄成品，進
行脫模後構件強度試驗須>120kgf/cm²。
⑤ 預鑄KT版成品構件查驗，包括 : 構件編號填寫、成品長/寬/
高尺寸、開口尺寸、預埋件數量確認、K-TRUSS高度、構件表
面檢查。
圖23、預鑄樑澆置及檢核
