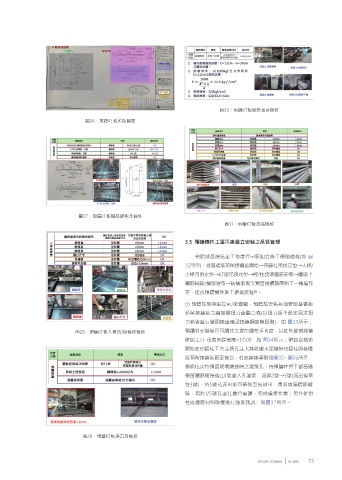

圖30、預鑄KT板脫模強度檢核 63 54 65 56
圖26、預鑄KT板製造圖面
圖27、預鑄KT板鋼筋綁紮及檢核
圖31、預鑄KT板成品檢核
3.5 預鑄構件工區吊掛組立安裝之品質管理
預鑄成品運送至工地進行吊裝組立施工循環過程(如 圖
32所示)，從基礎版預留接續筋開始÷預鑄柱吊掛定位÷大樑/
小樑吊掛定位÷KT版吊掛定位÷樑/柱接頭箍筋安裝÷層版上
鋼筋鋪設/樓版灌漿÷該樓版再次預留接續筋開始下一樓層作
業，達成預鑄構件施工循環流程 。
[3]
① 預鑄柱現場組立前/後查驗，預鑄柱安裝前須確認基礎版
預留接續筋之續接器扭力查驗合格(以扭力版手設定需求扭
力值後進行鎖固檢查確認接續鋼筋無鬆動)，如 圖33所示；
圖28、預鑄KT板入模前/後檢核檢核 預鑄柱安裝後已可調式支撐架調整垂直度，以紅外線偵測儀
確認上/下垂直面誤差需<1/500，如 圖34所示；確認合格後
開始在預鑄柱下方注漿孔注入無收縮水泥確保預鑄柱與基礎
版預留接續筋緊密接合，柱底續接灌漿如圖35~圖36所示，
模組化定位預留現場續接時之灌漿孔，待預鑄柱與下部基礎
預留鑄筋銜接後由1號灌入孔灌漿，流經2號÷3號(流出後塞
住3號)，待5號孔流出後可確保空氣排出，漿料填滿鑄筋縫
隙，再將1/5號孔塞住進行養護，完成續接作業；另外針對
柱底灌漿材料取樣進行強度測試，如圖37所示。
圖29、預鑄KT板澆置及檢核
