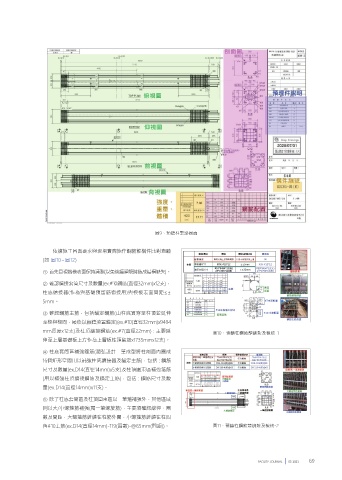

圖9、預鑄柱製造圖面 59 60
依據施工圖面要求與現場實際施作鋼筋籠構件比對查驗
(如 圖10~圖12)
① 首先目視端模表面保持清潔(以免後續灌漿時造成結構缺失)。
② 確認續接套筒尺寸及數量(ex.#10鋼筋(直徑32mm)x12支)，
柱底續接器(作為與基礎預留筋銜接用)與模板表面間距≤±
5mm。
③ 確認鋼筋主筋，包括錨定鋼筋(由柱底貫穿至柱頂並延伸
至樑與樑間，最後以廠鑄澆置錨定)(ex.#10(直徑32mm)x9494
mm長度x12支)及柱頂續接鋼筋(ex.#7(直徑22mm) : 主要延 圖10、預鑄柱鋼筋籠綁紮及檢核-1
伸至上層基礎板上方作為上層板柱預留筋x1735mmx12支)。
④ 柱底套筒區補強箍筋(潤弘設計一筆成型將柱剖面內圈成
16個矩形空間用以補強柱底續接器及錨定主筋)，包括 : 鋼筋
尺寸及數量(ex.D14(直徑14mm)x5支)及柱頂圍束區補強箍筋
(用以補強柱頂續接鋼筋及錨定主筋)，包括 : 鋼筋尺寸及數
量(ex.D14(直徑14mm)x11支)。
⑤ 除了柱底套筒區及柱頂圍束區以一筆箍補強外，其他區域
則以大/小螺箍筋補強(屬一筆螺旋筋)，主要須確認線徑、圈
數及間距，大螺箍筋纏繞在柱筋外圍，小螺箍筋纏繞在柱四
角#10主筋(ex.D14(直徑14mm)-119(圈數)-@65mm(間距))。 圖11、預鑄柱鋼筋籠綁紮及檢核-2
