Tech 69 70
Notes
技術專文

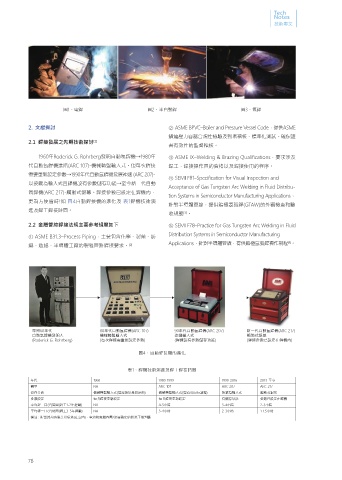

圖1、電銲 圖2、半自動銲 圖3、氬銲
2. 文獻探討 ② ASME BPVC–Boiler and Pressure Vessel Code，提供ASME
鍋爐壓力容器合規性檢驗及到場稽核、標準化測試、確保證
2.1 銲接發展之先期技術探討 [1]
書有效性的監督稽核。
1960年Roderick G. Rohrberg發明自動氬銲機÷1980年 ③ ASME IX–Welding & Brazing Qualifications，要求涉及
代自動氬銲機進階(ARC 107)-機械轉盤輸入式。但每次銲接 銲工，銲接操作員的資格以及銲接使用的程序。
需要重新設定參數÷1990年代自動氬銲機發展神速 (ARC 207)-
④ SEMI F81–Specification for Visual Inspection and
以按鍵為輸入式且銲機設有參數儲存功能÷至今新一代自動
Acceptance of Gas Tungsten Arc Welding in Fluid Distribu-
氬銲機(ARC 217)-觸動式銀幕。銲接參數已設定在銲機内，
tion Systems in Semiconductor Manufacturing Applications，
更為方便省時!如 圖4自動銲接機的進化及 表1銲機技術演
針對半導體管線，提供鎢極氬弧銲(GTAW)的外觀檢查和驗
進及銲工銲接時間。
收規範 。
[3]
2.2 金屬管線銲接法規主要參考規範如下 ⑤ SEMI F78–Practice for Gas Tungsten Arc Welding in Fluid
① ASME B31.3–Process Piping，主要包含化學、製藥、紡 Distribution Systems in Semiconductor Manufacturing
[4]
織、造紙、半導體工廠的製程管路銲接要求。 [2] Applications，針對半導體管線，提供鎢極氬弧銲操作規程 。
早期60年代 80年代自動氬銲機(ARC 107) 90年代自動氬銲機(ARC 207) 新一代自動氬銲機(ARC 217)
自動氬銲機發明人 機械轉盤輸入式 按鍵輸入式 觸動式銀幕
(Roderick G. Rohrberg) (每次銲接需重新設定參數) (銲機設有參數儲存功能) (銲接參數已設定在銲機內)
圖4、自動銲接機的進化
表1、銲機技術演進及銲工銲接時間
年代 1960 1980-1999 1990-2016 2013-至今
機型 NA ARC 107 ARC 207 ARC 217
操作介面 機械轉盤輸入式(電流選項是固定的) 機械轉盤輸入式(電流可自行調整) 按鍵為輸入式 觸動式銀幕
參數設定 每次銲接重新設定 每次銲接重新設定 有儲存功能 參數已設定在銲機
平均銲一口(1")時間(銲工1-2年經驗) NA 4-5小時 3-4小時 2-3小時
平均銲一口(1")時間(銲工3-5年經驗) NA 3-4小時 2-3小時 1-1.5小時
備註 : 銲出試片時間是以環境(在室內)，電流和氣體內壓/流量穩定的狀況下做判斷
