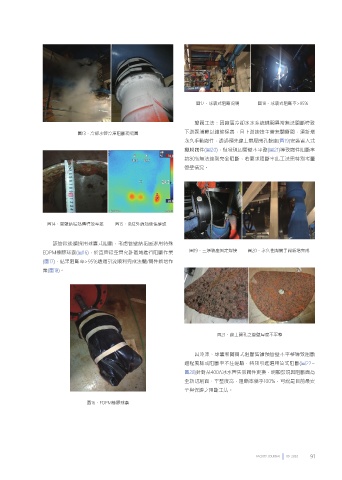

圖17、球囊式阻斷現場 圖18、球囊式阻斷率>95%
瓣閥工法：因廠區冷卻水水系統蝶閥異常無法關斷導致
圖13、冷卻水管冷凍阻斷現場圖 下游泵浦難以維修保養，且上游連接主管無關斷閥，須新增
永久手動閥件，透過預先線上帶壓開孔鞍座(圖19)安裝置入式
瓣膜閥件(圖20)，但發現因管壁不平整(圖21)導致閥件阻斷率
約80%無法達到完全阻斷，若要求阻斷率此工法需特別考量
管壁情況。
圖14、管壁結垢熱傳導效率差 圖15、IR紅外線熱像儀確認
該管段後續採用球囊式阻斷，考慮管壁結垢層選用特殊
EDPM橡膠球囊(圖16)，於直管段空間允許區域進行阻斷作業 圖19、三通鞍座固定焊接 圖20、永久性開關手閥新增完成
(圖17)，結果阻斷率>95%透過引流順利完成法蘭/閥件新增作
業(圖18)。
圖21、線上開孔之管壁厚度不平整
因冷凍、球囊和瓣閥式阻斷皆遭預管壁不平整導致阻斷
過程風險或阻斷率不佳經驗，特別引進選用筒式阻斷(圖22~
圖28)針對某400A冰水管失效閥件更換，明顯發現因阻斷面為
全新切削面、平整度高，阻斷率幾乎100%，可說是目前最安
全與保證之阻斷工法。
圖16、EDPM橡膠球囊
