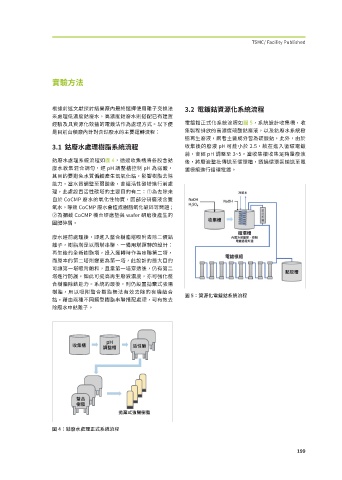

TSMC/ Facility Published







                    實驗方法




                    根據前述文獻探討結果廠內最終選擇使用離子交換法                        3.2  電鍍鈷資源化系統流程
                    來處理低濃度鈷廢水,高濃度鈷廢水則搭配已有建置
                    經驗及具資源化效益的電鍍法作為處理方式。以下便                        電鍍鈷正式化系統流程如圖5,系統設計收集槽,收
                    是目前台積廠內針對含鈷廢水的主要運轉流程:                          集製程排放的高濃度硫酸鈷廢液,以及鈷廢水系統樹
                                                                   脂再生廢液,兩者主要成分皆為硫酸鈷,此外,由於
                    3.1  鈷廢水處理樹脂系統流程                               收集後的廢液 pH 可能小於 2.5,故在進入循環電鍍
                                                                   前,會經 pH 調整至 3~5。當收集槽收集足夠量廢液
                    鈷廢水處理系統流程如圖4,透過收集槽將各股含鈷                        後,將廢液整批傳送至循環槽,透過循環泵輸送至電
                    廢水收集混合調勻,經 pH 調整槽控制 pH 為弱酸,                    鍍模組進行循環電鍍。
                    其目的要避免水質偏鹼產生氫氧化鈷,影響樹脂去除
                    能力。當水質調整至弱酸後,會經活性碳塔進行前處
                    理,此處設置活性碳塔的主要目的有二:➀為去除來
                    自於 CoCMP 廢水的氧化性物質,因部分研磨液含雙
                    氧水,導致 CoCMP 廢水會造成樹脂氧化破碎等問題;
                    ➁為攔截 CoCMP 機台研磨墊與 wafer 研磨後產生的
                    固體碎屑。

                    廢水經前處理後,即進入螯合樹脂塔吸附去除二價鈷
                    離子,樹脂塔是以兩塔串聯、一備用塔運轉的設計:
                    再生後的全新樹脂塔,投入運轉時作為串聯第二塔,
                    而原本的第二塔則變更為第一塔,此設計的最大目的
                    可讓第一塔吸附飽和,且當第一塔穿透後,仍有第二
                    塔進行防護,如此可提高再生廢液濃度,亦可強化螯
                    合樹脂除鈷能力。系統的最後,則仍設置拋棄式強陽
                    樹脂,用以吸附螯合樹脂無法有效去除的有機結合
                                                                   圖 5:資源化電鍍鈷系統流程
                    鈷。藉由兩種不同類型樹脂串聯搭配處理,可有效去
                    除廢水中鈷離子。


























                    圖 4:鈷廢水處理正式系統流程



                                                                                                           ���
