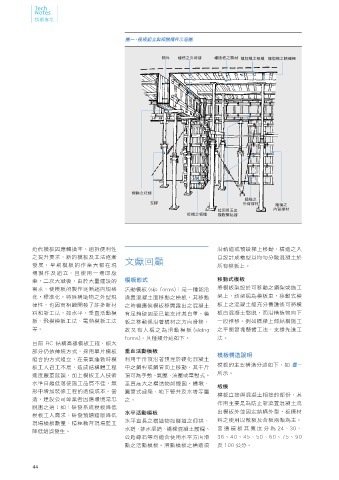

圖一、模板組立與相關構件示意圖

隔件 樑模之外背撐 樓版模之貫材 樓版模之板模 樓版模之格欄柵

樑模之托樑
牆模之
支撐 外背撐材 牆模之
栓固用五金 內背撐材
柱模之板模 模板緊結器

近代模板因應轉換率、組拆便利性 沿軌道或預設樑上移動，構造之入
之提升要求，新的模板及工法逐漸 文獻回顧 口設計成槽型以均勻分散混凝土於
發展，早期模板的作業大都在現 所有模板上。
場製作及組立，且使用一場即廢
棄，二次大戰後，由於大量建設的 模板形式 移動式模板
需求，使模板的製作逐漸趨向規格 活動模板 (slip forms)：是一種能沿 將模板架設於可移動之鋼架或施工
化，標準化，特殊構造物之外型規 澆置混凝土面移動之模板，其移動 架上，該架稱為模板車，移動式模
律性，也因而相繼開發了許多新材 之時機應俟模板移開露出之混凝土 板上之混凝土經充分養護後可將模
料和新工法，如水平、垂直活動模 有足夠硬固至已能支持其自重。模 板自混凝土鬆脫，而沿構造物向下
板、飛模模板工法、電熱模板工法 板之移動係沿著構材之方向滑移， 一段推移。例如橋樑上部結構施工
等。 故又有人稱之為滑動模板 (sliding 之平衡節塊懸臂工法、支撐先進工
forms)。其種類分述如下。 法。
目前 RC 結構高樓模板工程，絕大
部分仍依傳統方式，採用單片模板 垂直活動模板
模板構造說明
組合的方式組立，在景氣蓬勃時模 利用千斤頂沿著預埋於硬化混凝土
模板的主要構造分述如下，如 圖一
板工人召工不易，造成結構體工程 中之鋼桿或鋼管向上移動，其千斤
所示。
進度嚴重延誤，加上模板工人技術 頂可為手動、氣壓、油壓或電動式。
水準日趨低落使施工品質不佳，無 垂直高大之構造物如煙囪、橋墩、
板模
形中增加裝修工程的造價成本。營 圓筒式建築、地下豎井及水塔等屬
模板直接與混凝土相接的部份，其
造、建設公司等業者因應環境常思 之。
作用主要是為防止新澆置混凝土流
脫困之道；如：研發系統模板降低
水平活動模板 出模板外並固定結構外型，板模材
模板工人需求、研發預鑄牆版降低
水平直長之構造物如隧道之仰拱、 料之使用以散板及合板兩類為主。
現場模板數量、積極教育現場監工
水道、排水渠道、橋樑混凝土護欄、 普通模板其寬度分為 24、30、
降低錯誤發生。
公路緣石等均適合使用水平方向滑 36、40、45、50、60、75、90
動之活動模板。滑動模板之構造須 及 100 公分。
