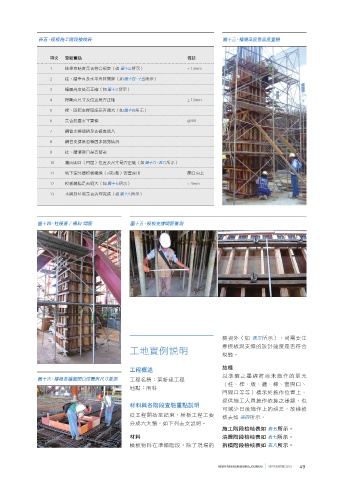

表五、模板施工階段檢核表 圖十三、樓層高度垂直度查驗
項次 查驗重點 備註
1 柱垂直精度是否符合規定（如 圖十三所示） < 13mm
2 柱、牆垂直及水平角材間距（如 圖十四、十五所示）
3 樓層高度是否正確（如 圖十三所示）
4 樑斷面尺寸及位置是否正確 ± 13mm
5 樑、版模支撐間距是否過大（如 圖十四所示）
6 是否設置水平繫條 @2M
7 鋼管支撐插梢是否確實插入
8 鋼管支撐是否穩固非鬆動情況
9 柱、牆清潔口是否留設
10 牆面開口（門窗）位置及尺寸是否正確（如 圖十六、表六所示）
11 地下室外牆模板鐵擋（v或u型）安置原則 開口向上
12 模板縫隙是否過大（如 圖十七所示） < 3mm
13 木屑及垃圾是否清理完成（如 圖十八所示）
圖十四、柱模直 / 橫料 間距 圖十五、模板支撐間距量測
檢視外（如 表三所示），尚需要注
意模板與支撐的設計強度是否符合
工地實例說明
規範。
放樣
工程概述
以準確之墨線將尚未施作的單元
圖十六、樓板及牆面開口位置與尺寸量測 工程名稱：某新建工程
（柱、樑、版、牆、梯、窗開口、
地點：南科
門開口等等）標示於施作位置上，
提供施工人員施作依據之樣線，也
材料與各階段查驗重點說明
可減少日後施作上的誤差，放樣檢
從工程開始至結束，模板工程主要
核表如 表四所示。
分成六大類，如下列表文說明。
施工階段檢核表如 表五所示。
材料 澆置階段檢核表如 表七所示。
模板物料在準備階段，除了現場的 拆模階段檢核表如 表八所示。
