Page 47 - Vol.11
P. 47

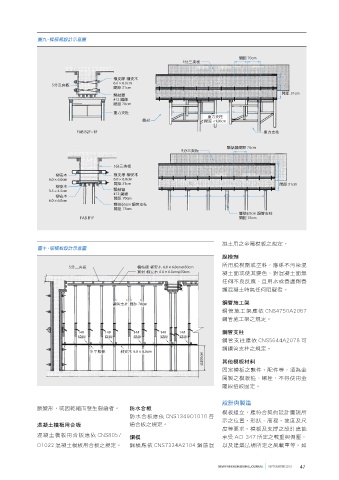

圖九、樑模板設計示意圖
間距 70cm
5分三夾板
橫支撐 柳安木
6.0 × 6.0cm
5分三夾板
間距 31cm
間距 31cm
緊結器
#12 鐵線
間距 70cm
重力支柱
重力支柱
貫材 間距 <120cm
FAB B2F~1F 重力支柱
緊結器間距 75cm
5分三夾板
5分三夾板
柳安木 橫支撐 柳安木
6.0 × 6.0cm 6.0 × 6.0cm
間距 31cm 間距 31cm
柳安木
3.5 × 4.5cm 緊結器
#12 鐵線
柳安木
6.0 × 6.0cm 間距 70cm
雙排 5cm 鋼管支柱
間距 75cm
雙排 5cm 鋼管支柱
FAB B1F 間距 75cm
凝土用之金屬模板之規定。
圖十、版模板設計示意圖
脫模劑
所用脫模劑或塗料，應係不污染混
5分三夾板 欄格柵 柳安木 6.0 × 6.0cm@30cm
貫材 柳安木 6.0 × 6.0cm@70cm 凝土面或使其變色、對混凝土面無
任何不良反應、且用水或養護劑養
護混凝土時無任何阻礙者。
鋼管支柱 間距 70cm 鋼管施工架
鋼管施工架應依 CNS4750A2067
鋼管施工架之規定。
14# 14# 14# 14# 14# 鋼管支柱
鐵線 鐵線 鐵線 鐵線 鐵線
鋼管支柱應依 CNS5644A2078 可
調鋼管支柱之規定。
水平繫條 柳安木 6.0 × 6.0cm
@200cm 其他模板材料
固定模板之繫件、配件等，須為金
屬製之模板箍、螺栓，不得使用金
屬線扭絞固定。
設計與製造
脹變形，或因乾縮而發生裂縫者。 防水合板
模板組立，應符合契約設計圖說所
防水合板應依 CNS1349O1010 普
示之位置、形狀、高程、坡度及尺
混凝土模板用合板 通合板之規定。
度等要求。模板及支撐之設計應能
混凝土模板用合板應依 CNS8057 鋼模 承受 ACI 347 所定之載重與側壓，
O1022 混凝土模板用合板之規定。 鋼模應依 CNS7334A2104 鋼筋混 以及建築法規所定之風載重等。如
NEW FAB ENGINEERING JOURNAL SEPTEMBTER 2013 47
