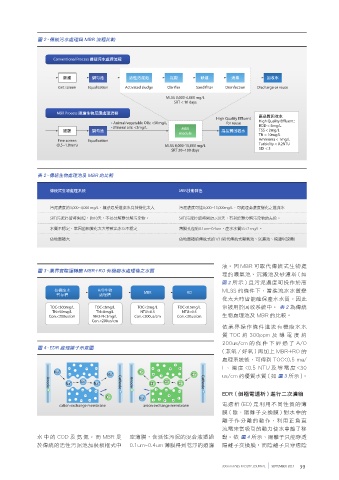

Page 39 - Vol.27

圖 2、傳統污水處理與 MBR 流程比較

Conventional Process 傳統污水處理流程

篩濾 調勻池 活性污泥池 沉澱 砂濾 消毒 回收水
Grit screen Equalization Activated sludge Clari er Sand lter Disinfection Discharge or reuse
MLSS 3,000-4,000 mg/L
SRT < 10 days
MBR Process 膜濾生物反應處理流程
High Quality E uent 高品質回收水
Animal/vegetable Oils: <50mg/L for reuse High Quality E uent :
Mineral oils: <3mg/L MBR BOD < 5mg/L
細篩 調勻池 高品質回收水 TSS < 2mg/L
module TN < 10mg/L
Fine screen Equalization Ammonia < 1mg/L
(0.5~1.0mm) MLSS 8,000-15,000 mg/L Turbidity < 0.2NTU
SRT 20~100 days SDI < 3

表 2、傳統生物處理池及 MBR 的比較

傳統式生物處理系統 MBR技術特色

污泥濃度約3,000~4,000 mg/L，無法忍受進流水負荷變化太大 污泥濃度可達8,000~15,000mg/L，可處理高濃度變化之進流水
SRT(污泥停留時間)短，約10天，不易分解難分解污染物。 SRT(污泥停留時間)長>20天，有利於難分解污染物的去除。

水質不穩定，常因菌相變化太大導致出水SS不穩定 薄膜孔徑約0.1um~0.4um，產水水質SS<2 mg/L。
佔地面積大 佔地面積約傳統式的1/3 (取代傳統式曝氣池、沉澱池、過濾塔設備)

液。因 MBR 可取代傳統式生物處
圖 3、業界實際運轉廠 MBR+RO 有機廢水處理後之水質
理的曝氣池、沉澱池及砂濾塔 ( 如
圖2 所示 ) 且污泥濃度可操作於高
有機廢水 A/O生物 MBR RO MLSS 的條件下，當進流水水質變
暫存槽 處理槽
化太大時皆能確保產水水質。因此
TOC<300mg/L TOC<3mg/L TOC<3mg/L TOC<0.5mg/L 常被用於回收系統中。 表2 為傳統
TN<50mg/L TN<8mg/L NTU<0.5 NTU<0.5
Con.<200us/cm NH3-N<3mg/L Con.<200us/cm Con.<30us/cm 生物處理池及 MBR 的比較。
Con.<200us/cm
依業界操作條件進流有機廢水水
質 TOC 約 300ppm 及 導 電 度 約
200us/cm 的 條 件 下 經 過 了 A/O
圖 4、EDR 處理離子示意圖
(兼氧/好氧)再加上MBR+RO的
處理系統後，可得到 TOC<0.5 mg/
L、 濁 度 <0.5 NTU 及 導 電 度 <30
Na + + Cl - -
Na Cl us/cm 的優質水質 ( 如 圖3 所示 )。
Na + Na + Na + Cathode Anode Cl - Cl - Cl - Cathode
Anode
EDR ( 倒極電透析 ) 進行二次濃縮
Cl - Na +
cation exchange membrane anion exchange membrane 電透析 (ED) 是利用不同性質的薄
膜 ( 陰、陽離子交換膜 ) 對水中的
離子作分離的動作，利用正負直
流電來當吸引的動力使水中離子移
水 中 的 COD 及 氨 氮。 而 MBR 是 空薄膜，含活性污泥的混合液透過 動。依 圖4 所示，陽離子只能穿透
於傳統的活性污泥池加裝板框式中 0.1um~0.4um 薄膜得到乾淨的過濾 陽離子交換膜，而陰離子只穿透陰

300mm FABS FACILITY JOURNAL SEPTEMBER 2017 39
