Page 40 - Vol.27
P. 40
Tech
Notes
技術專文

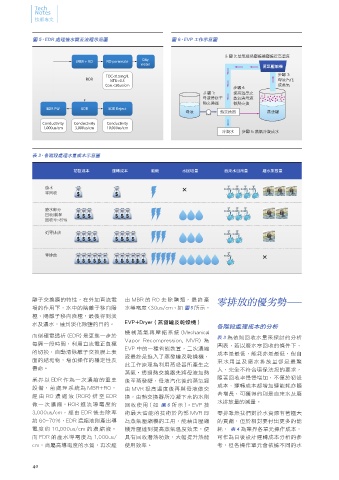

圖 5、EDR 處理後水質及流程示意圖 圖 6、EVP 工作示意圖
步驟 3: 蒸氣經過壓縮機壓縮提高溫度
MBR + RO RO permeate City
water
蒸氣壓縮機
TOC<0.5mg/L 步驟 2:
ROR NTU<0.5 母液汽化
Con.<30us/cm 成蒸氣
步驟 4:
步驟 1: 提高溫度之
母液傳送至 蒸氣與母液
熱交換器 做熱交換
EDR PW EDR EDR Reject
母液 熱交換器 蒸發罐
Conductivity Conductivity Conductivity
1,000us/cm 3,000us/cm 10,000us/cm
冷凝水 步驟 5: 蒸氣冷凝成水
表 3、各階段處理水量成本示意圖
初設成本 運轉成本 能耗 水回收量 自來水日用量 廢水排放量
廢水 ×
零回收
廢水部分
回收(製程
回收率>85%)
近零排放
零排放 ×
離子交換膜的特性,在外加直流電 由 MBR 的 RO 去除鹽類,最終產 零排放的優劣勢
場的作用下,水中的陰離子移向陽 水導電度 <30us/cm。如 圖 5 所示。
極、陽離子移向陰極,最後得到淡
水及濃水,達到淡化除鹽的目的。 EVP+Dryer ( 蒸發罐及乾燥機 )
各階段處理成本的分析
機械 蒸氣再 壓縮系 統 (Mechanical
而倒極電透析 (EDR) 是更進一步於 表3 為依照回收水量來探討的分析
Vapor Recompression, MVR) 為
每隔一段時間,利用直流電正負極 圖表,若以廢水零回收的條件下,
EVP 中的一種省能裝置,二次濃縮
的切換,自動清除離子交換膜上表 成本是最低,能耗亦是最低,但自
液最終是進入了蒸發罐及乾燥機,
面的結垢物,增加操作的穩定性及 來水用量及廢水排放量卻是最驚
此工作原理為利用蒸發器所產生之
壽命。 人,完全不符合環保法規的要求,
蒸氣,透過熱交換器先將母液加熱
業界以 EDR 作為一次濃縮的重要 後至蒸發罐,母液汽化後的蒸氣經 隨著回收率慢慢增加,不僅於初設
成本、運轉成本都增加連能耗亦隨
設備,前處理系統為 MBR+RO, 由 MVR 提高溫度後再與母液做交
著增長,可獲得的則是自來水及廢
經 由 RO 濃 縮 液 (ROR) 排 至 EDR 換,由熱交換器所冷凝下來的水則
水排放量的減量。
做一次濃縮,ROR 進流導電度約 回收使用 ( 如 圖6 所示 )。EVP 技
3,000us/cm,經由 EDR 後去除率 術最大省能的技術於內部 MVR 即 零排雖然我們對於水資源有著極大
約 60~70%,EDR 濃縮液則產出導 為蒸氣壓縮機的工用,能藉由壓縮 的貢獻,但於相對要付出更多的能
電 度 約 10,000us/cm 的 濃 縮 液。 機升壓達到提高蒸氣溫度效果,便 耗, 表4 為業界各單元操作成本,
而 EDR 的產水導電度為 1,000us/ 具有回收潛熱功效,大幅提升熱能 可作為日後設計運轉成本分析的參
cm,尚屬高導電度的水質,再次經 使用效率。 考,但各操作單元會依據不同的水
