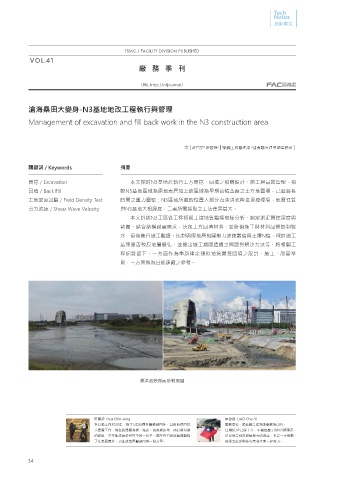

大變 - 3基地地改工程 與管理
Management of excavation and fill back work in the N3 construction area
文│許 榮 │ 新廠工程管理部 聯合建築師事務所│
1
2
1
2
關鍵詞 / Keywords 摘要
開 / Excavation 本文探討N3基地於執行土方開 、回填之相關設計、施工與品質管理，相
回填 / Back Fill 較N5基地區域為原地表層加上該區域為早期台積蓋廠之土方堆置場，已歷經長
工地密度試驗 / Field Density Test 時間之重力壓密；N3區域所處的位置大部分為 洪 與 埋場，地層性質
力波速 / Shear Wave Velocity 與N5基地大相 庭，二者所需採取之工法差異甚大。
本文詳述N3工區從工程初期土 地質 探取樣分析、制定 泥開 深度與
範圍、結合結構耐震需求，決定土方回填材料，並研擬施工與材料品質管制程
序，最後進行施工驗證。比對與原地層相關 力波速數值與土 N值，探討施工
結果是否較原地層優化，並提出施工期間遭 之問題與解決方法等，將相關工
程紀錄留下，一方面作為重新 定類似地質開 回填之設計、施工、品管準
則，一方面做為日後建廠之參考。
洪 變身前後對照圖
在台積工作已20年，除了5年時間在廠務部門外，其餘時間均投 服務單位 : 聯合建築師事務所(JJP)。
入建廠工作，現在的建廠規模、速度、和複雜度均一再打破以前 任職於JJP已餘十年，中間經歷了8個台積專案，
的紀錄，有幸能成為參與其中的一份子，期望往日的建廠經驗除 這基地是地改面積最大的專案，也是一大挑戰，
了化為回 外，更能成為貢獻部門的一份力量。 很榮幸能參與這專案和大家一起努力。
31 32 33 34 35 36
物壓重，使木板與地面緊密接觸，以重 垂直 擊木板 5. 結論
產生P波，平行地面 擊木板兩側產生S波，一般都以正
至截 為止(9月底)， 泥已 除77,171m ，約83%；原土
2
反兩向 擊木板之兩側，以產生正反兩向之S波，以確定
回填已完成190,741m ，級配回填已完成167,680m ，完成率約
3
3
S波之到達時間。(如 圖23所示)
97%。
工地密度試驗，原土回填已取樣669孔(規範值90%)，
不合格8孔(重新 壓加倍取樣後合格)；級配回填取樣418孔，
皆符合規範值(92%)；分佈圖如 圖24所示。
為求回填成果是否符合設計需求，依回填材料、結構部
位依面積數量進行劃分；預定取樣15孔進行性能驗證(如 圖
25所示)。已完成13孔性能驗證(如 表5所示)，SPT-N值皆
>3( 泥設定N值)； 力波速皆大於預設設計值(原土>130
m/sec，級配>170m/sec)。
自台積建廠以來，首次進行填 造地的作業，除了先天
地質不良(地下水位高)，天候因素(短 與 )對現場的
影響甚 ，該如何兼顧工進、環保下達到回填品質，都考驗
著 隊智力與耐力。由回填後性能驗證的數值顯示，回填作
業品質皆符合設計需求。
