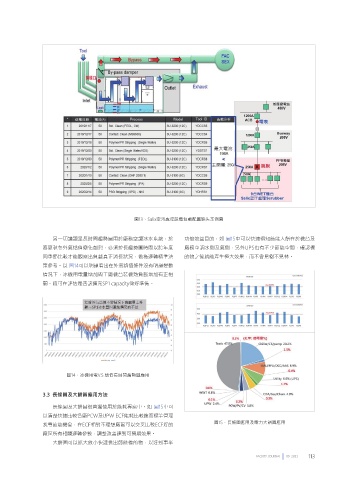

圖13、Salix空污處理設備負載配置缺失案例圖

另一項議題是長時間趨勢圖用於廠務空調冰水系統，於 功倍效益目的，如 圖15中可以快速得知節能大餅在於機台及
春夏秋冬外氣焓值變化劇烈，必須拉長趨勢圖時間以跨年度 廠務空調水側及氣側，另外UPS也有不少節能空間，確認標
同季節比較才能觀察出負載真正消長狀況，做為運轉精準決 的物之後就能產生極大效果，而不會見樹不見林。
策參考。以 圖14可以明顯看出在外氣焓值條件沒有明顯變動
情況下，冰機用電量增加與工廠機台裝機熱負載增加有正相
關。這可在評估是否該擴充SP1 capacity做好準備。

圖14、冰機用電V.S.焓值長時間趨勢圖應用

3.3 長條圖及大餅圖應用方法
長條圖及大餅圖很普遍使用於能耗專案中。如 圖15中可
以清楚快速比較各廠PCW及UPW ECF能耗比較進而標竿管理
找尋節能機會，在ECF相對不理想廠區可以交叉比較ECF好的 圖15、長條圖應用及電力大餅圖應用
廠區所有相關運轉參數，調整改善達到可預期效果。
大餅圖可以抓大放小快速挑出節能標的物，以達到事半
