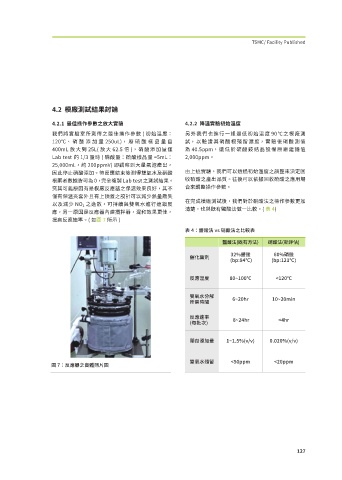

Page 128 - 52

TSMC/ Facility Published

4.2 模廠測試結果討論

4.2.1 最佳操作參數之放大實驗 4.2.2 降溫實驗初始溫度

我們將實驗室所測得之最佳操作參數 ( 初始溫度： 另外我們也進行一組最低初始溫度 90℃之模廠測
120℃、硝酸添加量 250uL)，廢硫酸樣品量自 試，以驗證其硝酸根殘留濃度，實驗後硝酸測值
400mL 放 大 到 25L( 放 大 62.5 倍 )， 硝 酸 添 加 量 僅 為 40.5ppm，遠低於硫酸銨結晶設備原廠建議值
Lab test 的 1/3 量時 ( 硝酸量：硫酸樣品量 =5mL： 2,000ppm。
25,000mL，約 200ppmV) 即觀察到大量氣泡產出，
因此停止硝酸添加。待反應結束後測得雙氧水及硝酸 由上述實驗，我們可以透過初始溫度之調整來決定回
根兩者數據皆可為 0，完全複製 Lab test 之測試結果。 收硫酸之產出品質。往後可以依據回收硫酸之應用場
究其可能原因有是模廠反應器之保溫效果良好，其不 合來調整操作參數。
僅有保溫夾套外且有上頂蓋之設計可以減少熱量散失
在完成模廠測試後，我們對於硝酸法之操作參數更加
以及減少 NO 2 之逸散，可持續與雙氧水進行連鎖反
清楚，也與既有鹽酸法做一比較。( 表4)
應，另一原因是反應器內建攪拌器，混和效果更佳，
提高反應速率。( 如圖7 所示 )
表 4：鹽酸法 vs 硝酸法之比較表

鹽酸法(既有方法) 硝酸法(新評估)

32%鹽酸 60%硝酸
催化藥劑
(bp:84℃) (bp:121℃)

反應溫度 80~100℃ <120℃

雙氧水分解
6~20hr 10~20min
所需時間

反應速率
8~24hr <4hr
(每批次)

藥劑添加量 1~1.5%(v/v) 0.020%(v/v)

雙氧水殘留 <50ppm <20ppm
圖 7：反應器之實體照片圖

���
