Page 66 - Vol.23

Tech
Notes
技術專文

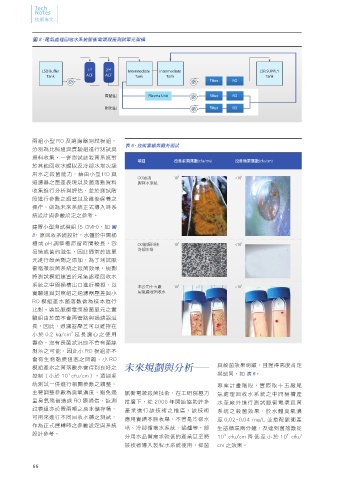

圖 8、尾氣處理回收水系統脈衝電漿殺菌測試單元架構

LSD Buffer 1 st 2 nd Intermediate Intermediate LSR SUPPLY
Tank ACF ACF Tank Tank Tank
P P Filter RO

實驗組 Plasma Unit P Filter RO
對照組 P Filter RO

兩組小型 RO 及過濾器測試模組，
表 6、技術實績與廠外測試
分別為比照組與實驗組進行測試與
資料收集，一併測試該殺菌系統對
項目 改善前菌落數(cfu/cm) 改善後菌落數(cfu/cm)
於其他回收水體以及冷卻水塔次級
用水之殺菌能力，藉由小型 RO 與
OO通訊 10 3 <10 1
過濾器之壓差表現以及菌落數資料 製程水系統
收集進行分析與評估，並於測試階
段進行參數之調整以及維修保養之
操作，做為未來系統正式導入時系
統設計與參數設定之參考。
建置小型測試模組 (5 CMH)，如 圖
8，原回收系統設計，水體於中間桶
槽或 pH 調整槽滯留時間較長，容 OO能源科技 10 5 <10 1
易造成菌的滋生，因此通常於該單 冷卻水塔
元進行殺菌劑之添加，為了測試脈
衝電漿殺菌系統之殺菌效果，規劃
將測試模組建置於尾氣處理回收水
系統之中間桶槽出口進行模擬，以 本公司十五廠 10 3 <10 1
實驗組與對照組之過濾器壓差與小 尾氣處理回收水
RO 模組產水菌落數做為樣本進行
比對。裝設脈衝電漿殺菌單元之實
驗組由於菌不會再管路與過濾器滋
長，因此，過濾器壓差可以維持在
2
小於 0.2 kg/cm 延長濾心之使用
壽命，沒有長菌狀況即不會有菌絲
剝落之可能，因此小 RO 模組亦不
會有生物黏膜阻塞之問題，小 RO
模組產水之菌落數亦會得到良好之 未來規劃與分析 與殺菌效果明顯，且獲得高度肯定
1
控制（小於 10 cfu/cm）。透過系 與認同，如 表6。
統測試一併進行相關參數之調整， 專案計畫階段，實際取十五廠尾
主要調整參數為臭氧濃度，避免過 脈衝電漿殺菌技術，在工研院極力 氣處理回收水系統之中間桶槽產
量臭氧殘留造成 RO 膜損傷，該測 推廣下，從 2006 年開始協助許多 水至廠外進行測試脈衝電漿殺菌
試模組亦設置兩噸之原水儲存桶， 產業進行該技術之推廣，該技術 系統之殺菌效果，於水體臭氧濃
可用來進行不同回收水體之測試， 應用實績不勝枚舉，不管是冷卻水 度 0.02~0.04 mg/L 並搭配脈衝產
作為正式運轉時之參數設定與系統
塔、冷卻循環水系統、鍋爐等，部 生器循環兩分鐘，及達到菌落數從
設計參考。 3 1
分用水品質需求較低的產業甚至將 10 cfu/cm 降 低 至 小 於 10 cfu/
該技術導入製程水系統使用，抑菌 cm 之效果。
