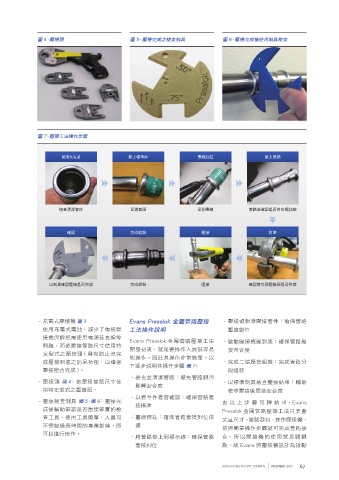

圖 4、壓接頭 圖 5、壓接完成之檢查制具 圖 6、壓接完成後使用制具檢查

圖 7、壓接工法操作步驟

檢查&清潔 套上標準件 畫線註記 套上管路

檢查清潔管件 量測套頭 量測畫線 管路並確認是否符合標註線

確認 完成組裝 壓接 對準

以制具確認壓接是否完成 完成組裝 壓接 確認管件與壓接頭是否對齊

– 充電式壓接機 圖 3 Evans Presslok 金屬管路壓接 – 壓接頭對準壓接管件：確保管路
使用充電式電池，減少了傳統銲 工法操作說明 壓接錯位
接機與銲把需使用電源延長線等
Evans Presslok 金屬管路壓接工法 – 啟動壓接機壓到底：確保管路壓
問題，而依壓接管路尺寸使用特
開發初衷，就是要操作人員很容易 接密合度
定型式之壓接頭 ( 具有防止沒完
地操作，因此其操作非常簡單。以
成壓接到底之防呆功能，以確保 – 完成二端壓接組裝：完成管路分
下逐步說明其操作步驟 圖 7 。
壓接密合完成 )。 段組裝
– 檢查並清潔管路：避免管路髒污
– 壓接頭 圖4 ：依壓接管路尺寸使 – 以標準制具檢查壓接結果：輔助
影響密合度
用特定型式之壓接頭。 檢查壓接後管路密合度
– 以標準件套管確認：確保管路套
– 壓接檢查制具 圖 5、圖 6：壓接完 由 以 上 步 驟 可 歸 納 出，Evans
接標準
成後輔助確認是否壓接確實的檢 Presslok 金屬管路壓接工法只要會
查工具。使用工具簡單，人員可 – 畫線標註：確保管路套接到位依 丈量尺寸、管路裁切、操作壓接機，
不需經過長時間的專業訓練，即 據
依照簡單操作步驟就可完成管路接
可以進行操作。
– 將管路套上到標示線：確保管路 合。所以壓接機的使用就是關鍵
套接到位 點，故 Evans 將壓接機設計為啟動
