Page 44 - Vol.28
P. 44
Tech
Notes
技術專文

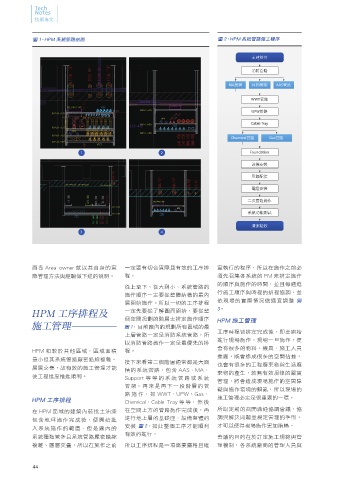

圖 1、HPM 系統管路剖面 圖 2、HPM 系統管路施工程序
土建移交
消防管路
MA風管 共同管架 AAS管路
WWT管路
UPW管路
Cable Tray
Chemical管路 Gas管路
1 2 Foundation
設備安裝
電路配接
電燈安裝
二次管路施作
系統功能測試
清潔驗收
3 4
而各 Area owner 就以其自身的實 一定要有切合實際且有效的工序排 實執行的程序，所以在施作之前必
際管理方法與經驗做下述的說明。 程。 須先召集各系統的 PM 來排定施作
的順序與施作的時間，並且每週進
從上至下、從大到小、系統管路的
行施工順序與時程的排程協調，並
施作順序一定要從整體結構的最內
依現場的實際情況做適宜調整 圖
層開始施作。所以一切的工序排程
3。
HPM 工序排程及 一定先要從了解圖面開始，要從整
個空間規劃的階層去排定施作順序 HPM 施工管理
施工管理 圖1 ，目前廠內的規劃所有區域的最
工序時程皆排定完成後，即要開始
上層管路一定是消防系統管路，所
進行現場施作。現場一旦施作，便
以消防管路施作一定是最優先的排
會有很多的物料、機具、施工人員
HPM 相較於其他區域，區域面積 程。
進廠，既會造成很多的空間佔據，
最小但其系統管路嚴密錯綜複雜、
接下來看第二個階層通常都是大面 也會有很多的工程廢棄物與生活廢
層層交疊，故有效的施工管理才能 積的系統管路，包含 AAS、MA、
使工程進度推進順利。 Support 等等的系統管路或系統 棄物的產生，若無有效規律的嚴實
管理，將會造成現場施作的空間障
管架。再來是再下一段階層的管
礙與施作環境的髒亂，所以現場的
路 施 作， 如 WWT、UPW、Gas、
HPM 工序排程 Chemical、Cable Tray 等 等， 然 後 施工管理必定是很重要的一環。
在 HPM 區域的建築內裝批土油漆 在空間上方的管路施作完成後，再 所以定期的召開溝通協調會議，協
包含地坪施作完成後，便開始進 進行地上層的基礎座、設備盤體的 調與解決問題並規定管理的準則，
安裝 圖2 ，如此整個工序才能順利 才可以使得現場施作更加順暢。
入系統施作的範圍、但是廠內的
有效的進行。
系統種類繁多且系統管路嚴密錯綜 會議的目的在於訂定施工規範與管
複雜、層層交疊，所以在施作之前 所以工序排程是一項需要嚴格且確 理機制，各系統廠商的管理人員與
44
