Page 62 - Vol.30

Tech
Notes
技術專文

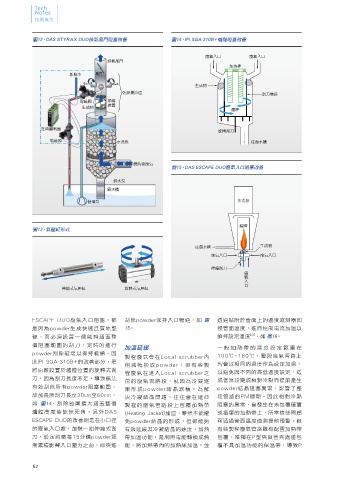

圖12、DAS STYRAX DUO排氣風門阻塞改善 圖14、IPI SGA-310B+爐膛阻塞改善

廢氣入口 廢氣入口
排氣風門
加熱棒
新鮮水 風門
透氣孔 透氣孔
生成物
乾燥集塵區 刮刀增長
電磁閥 過濾
裝置
生成物
爐膛

定時繼電器
旋轉刮刀
電磁閥 水洗段 往廢水槽

燃燒後廢氣
圖15、DAS ESCAPE DUO廢氣入口阻塞改善
排水泵
廢水槽

循環泵 水洗段

爐膛
圖13、氣壓缸形式

往廢水槽 生成物
廢氣入口 廢氣入口
伸縮刮刀 廢氣入口

伸縮式氣壓缸 旋轉式氣壓缸

ESCAPE DUO廢氣入口阻塞，都 刮除powder保持入口暢通，如 圖 透過貼附於管面上的溫度感測器回
是因為powder生成快速且質地堅 15。 授管面溫度，進而控制電流加溫以
[9]
硬，而必須設置一個能夠涵蓋整 維持設定溫度 ，如 圖16 。
個阻塞範圍的刮刀，定時的進行
加溫延緩 一般加熱帶的溫度設定範圍在
powder刮除破壞以保持暢通。因
製程廢氣會在Local scrubber內 100℃~180℃，整段廢氣管路上
此IPI SGA-310B+的改善部分，是
削減轉換成po wder，但有些製 均會以相同的溫度作為設定加溫，
將原廠設置於爐膛位置的旋轉式刮
程廢氣在進入Local scrubber之 以避免因不同的高低溫度設定，造
刀，因為刮刀長度不足，導致無法
前的廢氣管路段，就因為冷凝逐 成低溫段變成相對冷點而提前產生
有效刮除所有powder阻塞範圍， powder結晶阻塞異常，影響了整
漸形成powder結晶累積。為解
故加長原刮刀長度30cm至60cm， 決冷凝結晶問題，往往會在這些 段管路的PM週期。因此相對冷點
如 圖14，刮除範圍擴大涵蓋整個 製程的廢氣管路段上包覆加熱帶 阻塞的異常，會發生在未包覆確實
爐膛高度皆能無死角。另外DAS (Heating Jacket)加溫，雖然不能避 或損壞的加熱帶上，所幸這些問題
ESCAPE DUO的改善則是在小口徑 免powder結晶的形成，但卻能夠 可透過管面溫度偵測提前預警。但
的廢氣入口處，加裝一組伸縮式刮 有效延緩其冷凝結晶的速度。加熱 有些製程廢氣管路雖有配置加熱帶
刀，設定約略每15分鐘powder逐 帶加溫功能，是利用電能轉換成熱 包覆，唯獨在P型夾與管夾處僅包
漸累積影響入口壓力之前，即突進 能，將加熱帶內的加熱絲加溫，並 覆不具加溫功能的保溫帶，導致P
