Page 80 - Vol.30

Tech
Notes
技術專文

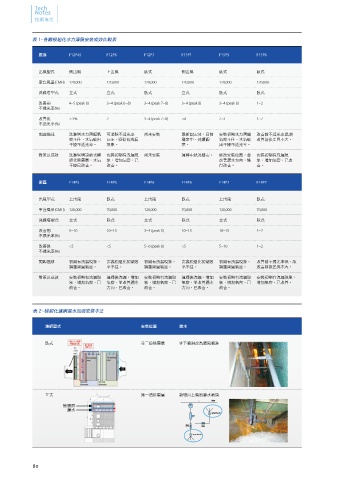

表 1、各廠模組化水力薄膜安裝成效比較表

廠區 F12P45 F12P6 F12P7 F15P1 F15P5 F15P6

出風型式 側出風 上出風 臥式 側出風 臥式 臥式

單台風量(CMH) 120,000 120,000 120,000 120,000 120,000 120,000
洗滌塔型式 立式 立式 臥式 立式 臥式 臥式
改善前 4~5 (peak 8) 3~4 (peak 6~8) 3~4 (peak 7~8) 3~4 (peak 8) 3~4 (peak 8) 1~2
不透光率(%)

改善後 < 3% 2 3~4 (peak 7~8) <4 2~3 1~2
不透光率(%)
問題描述 洗滌塔水力薄膜氣 可消除不透光率 尚未安裝 最新固定法，目前 安裝初期水力薄膜 改善前不透光率低,故
密不佳，水氣破出 peak，疑似有洩漏 穩定中，持續觀 氣密不佳，水氣破 改善前後差異不大。
干擾不透光率。 現象。 察。 出干擾不透光率。

對策及成效 洗滌塔增設新式模 安裝初期有洩漏現 尚未安裝 運轉中狀況穩定。 修改安裝位置，並 安裝初期有洩漏現
組化除霧層，水氣 象，增加氣密，已 改善灑水方向，獲 象，增加氣密，已改
干擾已改善。 改善。 得改善。 善。

廠區 F14P5 F14P5 F14P6 F14P6 F14P7 F14P7

出風型式 上出風 臥式 上出風 臥式 上出風 臥式

單台風量(CMH) 120,000 70,000 120,000 70,000 120,000 70,000
洗滌塔型式 立式 臥式 立式 臥式 立式 臥式
改善前 5~10 10~15 3~4 (peak 5) 10~15 10~15 1~2
不透光率(%)

改善後 <5 <5 5~6 (peak 8) <5 5~10 1~2
不透光率(%)
問題描述 初期有洩漏現象， 安裝模組化初期效 初期有洩漏現象， 安裝模組化初期效 初期有洩漏現象， 改善前不透光率低，故
調整周圍氣密。 率不佳。 調整周圍氣密。 率不佳。 調整周圍氣密。 改善前後差異不大。
對策及成效 安裝初期有洩漏現 運轉後洩漏，增加 安裝初期有洩漏現 運轉後洩漏，增加 安裝初期有洩漏現 安裝初期有洩漏現象，
象，增加氣密，已 氣密，並改善灑水 象，增加氣密，已 氣密，並改善灑水 象，增加氣密，已 增加氣密，已改善。
改善。 方向，已改善。 改善。 方向，已改善。 改善。

表 2、模組化濾網灑水加強安裝手法

濾網型式 安裝位置 灑水

臥式 第二道除霧層 往下噴淋改為順風噴淋

立式 第一道除霧層 新增向上順風灑水噴頭
格柵
除霧層 80A
灑水
Spray Nozzle
球閥
球閥
Spray Nozzle

80
