，除了可降低外氣條件或CAS切換機對Scanner的影響外 ，也防止該區機台因PM過程中機台產生的微汙染物影響Lens。
[4]
[5]
至於各ACC入口處則使用手持儀器進行人力巡檢，確認有機物濃度是否正常 。
此外濾網與零件相同，皆受使用年限的限制，濾網吸附飽和後將喪失過濾效能，若無法在效能降低前更換濾網，機台
將受環境AMC汙染 。如何有效確認供應Lens的潔淨空氣不受AMC汙染將是我們本研究改善的重點。
[6]

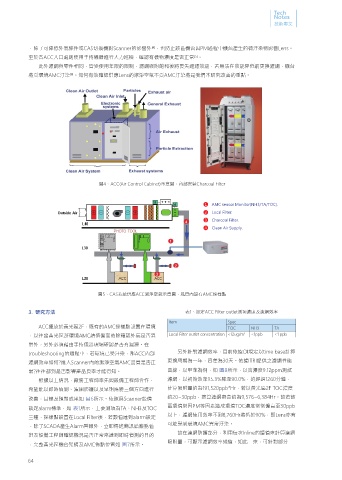

圖4、ACC(Air Control Cabinet)示意圖，內部安裝Charcoal Filter
1 AMC sensor Monitor(NH3/TA/TOC).
2 Local Filter.
3 Charcoal Filter.
4 Clean Air Supply.
圖5、CAS系統供應ACC潔淨空氣示意圖，風管內設有AMC採樣點
3. 研究方法 表1、設定ACC Filter outlet測項濃度及濾網效率
Item Spec
ACC擺放於黃光區2F，既有的AMC採樣點設置在環境 TOC NH3 TA
，以往當黃光區2F環境AMC讀值偏高時除確認外氣是否異 Local Filter outlet concentration <12ug/m 3 <1ppb <1 ppb
常外，另外必須藉由手持儀器現場確認是否有漏源。在
troubleshooting的過程中，若環境已受汙染，那ACC內部 另外針對濾網效率，目前依據OI規定以time base計算
濾網效率如何?進入Scanner內的潔淨空氣AMC品質是否正 更換周期為一年，容差為30天。依據ITRI提供之濾網性能
常?往往都到是否影響產品良率才能得知。 曲線，以甲苯為例，如 圖8所示，以高濃度9.12ppm測試
根據以上情況，廠務工程師率先與設備工程師合作， 濾網，以初始效率95.3%降至90.0%，約經過1260分鐘，
希望能以即時偵測、濾網防護以及早期應變三個方向進行 計算吸附量約為191,520ppb*Hr，若以黃光區2F TOC濃度
改善，目標及預期成果如 圖6所示。依照與Scanner設備 約20~30ppb，換算濾網壽命約為9,576~6,384Hr。故若該
區環境常因PM等因素造成環境TOC濃度常常偏高至30ppb
談定alarm標準，如 表1所示，主要測項為TA、NH3及TOC
以上，濾網使用效率不到8,760Hr將低於90%，即Lens亦有
三種，採樣點設置在Local Filter後，若數值達到alarm設定
可能受到環境AMC異常汙染。
，除了SCADA產生Alarm警報外，立即傳送簡訊給廠務值
班及設備工程師確認機況是否正常來達到即時偵測的目的 故在濾網防護部分，利用每次Inline的讀值來計算濾網
吸附量，可顯示濾網效率殘值，如此一來，可針對部分
，完整黃光區機台架構及AMC佈點位置如 圖7所示。
