技術專文

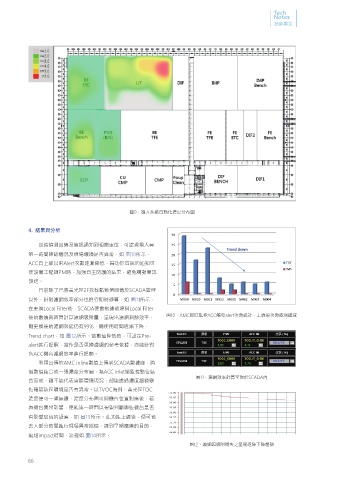

圖9、導入系統自動化濃度分布圖
4. 結果與分析
即時偵測回傳及簡訊通知到相關單位，可讓現場人員
第一時間確認機況及現場環境是否異常，如 圖10所示，
ACC自上線以來Alert次數逐漸降低，歸功於簡訊的通知可
使設備工程師PM時，加強自主防護的結果，避免觸動簡訊
發送。
目前除了已將黃光區2F採樣點數值回傳於SCADA管理
以外，針對濾網效率部分也進行即時運算，如 圖11所示，
在更換Local Filter後，SCADA便會根據環境與Local Filter
後的數據與時間計算濾網吸附量，呈現出濾網剩餘效率， 圖10、AMC即時監控ACC觸發alert次數統計，上線後次數逐漸遞減
剛更換後的濾網效能仍有99%，隨使用時間逐漸下降，
Trend chart，如 圖12所示。當數值降低時，可設定Pre-
alert進行提醒，當作是否更換濾網的參考依據，亦能針對
各ACC機台濾網效率進行把關。
利用回傳的AMC inline數值上傳到SCADA數據庫，將
個數值結合成一張濃度分布圖，為ACC inlet端監控點位結
圖11、濾網效率計算呈現於SCADA內
合而成，雖不能代表實際環境現況，卻能透過濃度細微變
化確認該區環境是否有異常。以TVOC為例，黃光區TOC
濃度便可一覽無遺，濃度分布圖可與機台位置對應後，若
為機台異常影響，便能第一時間以視覺判斷哪些機台是否
有影響環境的疑慮，如 圖13所示。此功能上線後，便可省
去大部分時間進行現場異常巡檢，達到早期應變的目的，
縮短impact時間，流程如 圖14所示。
圖12、濾網因吸附損失之呈現逐降下降趨勢
