EPAHF1 TOC 濃度 57 58 59 60
EPD8E1 EPAED1 EPD8C1 EPD8B1 單位 ug /m 3
EPD8F3 EPAJD3 EPD8C2 EPAEB2
EPD8E3 EPD8D4 EPD8B6
EPAEF5 EPD8E4 EPAJD5 EPAEB4
EPAHF6 EPD8E5 EPAJD6 EPD8C5 EPD8B7
EPD8F7 EPD8E6 EPD8C6
EPD8FA

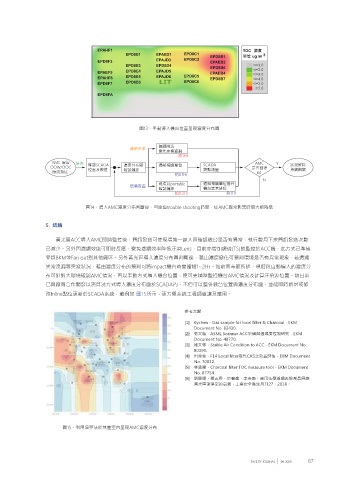

圖13、手動導入機台位置呈現濃度分布圖
漏源附近
濾網更換
優先更換濾網
約1Hr
AMC 異常 值班 AMC Y
OOW/OOC 確認SCADA 濃度分布圖 通知相關單位 SCADA 是否回復 狀況解除
位置及數值
確認漏源
鎖點測量
持續觀察
簡訊發送 B/L
約0.1Hr
N
現場以portable 通知相關單位進行
現場查漏
確認漏源 機台異常排除
約0.2Hr 約1Hr
圖14、導入AMC濃度分布判斷後，可節省trouble shooting時間，使AMC異常影響時間大幅降低
5. 結論
黃光區ACC導入AMC即時監控後，簡訊發送可使現場第一線人員確認機台是否有異常，執行數月下來簡訊發送次數
已減少。另外因濾網效能可即時反應，避免濾網效率降低汙染Lens，目前亦增加總硫(TS)的監控於ACC端，此方式已準備
登錄BKM並Fan out到其他廠區。另外黃光區導入濃度分布圖判斷後，藉由濃度變化可預判環境是否有異常現象，若遭遇
異常洩漏等突發狀況，藉由濃度分布的預判可將impact機台時間縮短1~2Hr。如前面章節所述，現階段自動導入的濃度分
布可針對大環境確認AMC情況，再以手動方式導入機台位置，便可更精準監控機台AMC情況及計算汙染源位置。故目前
已與廠商合作開發以演算法方式導入濃度分布圖於SCADA內，不但可以整併機台位置與濃度分布圖，並能即時新增或修
改Inline點位更新於SCADA系統，範例如 圖15所示，更方便系統工程師維護及應用。
參考文獻
[1] Kychen，Gas sample for local filter & Charcoal，EKM
Document No. 82430.
[2] 張文龍，ASML Scanner ACC架構與溫濕度控制研究，EKM
Document No. 48770.
[3] 施文彬，Stable Air Condition to ACC，EKM Document No.
80390.
[4] 田浚致，F14 Local filter取代CAS之效益評估，EKM Document
No. 70832.
[5] 林孟學，Charcoal filter TOC measure tool，EKM Document
No. 87754.
[6] 劉興學、鄧志偉、蔡春進、李壽南，應用化學濾網去除某晶圓廠
黃光區潔淨室的氨氣，工業安全衛生月刊27，2018。
圖15、利用演算法於無塵室內呈現AMC濃度分布
