Page 71 - Vol.39

54
53
55
57
56
52
51
58

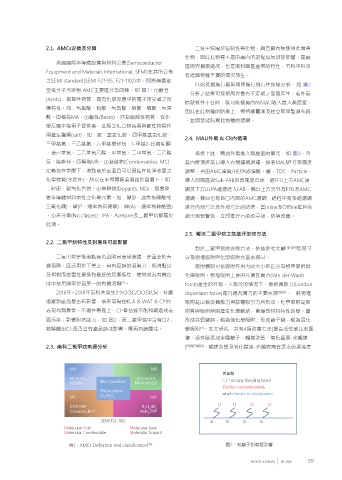

2.1. AMCs定義及分類 二氯甲烷屬於管制性毒化物，調查廠內無使用此類毒 59 60
化物，因此此物種不是由廠內的製程廢氣排放影響，是廠
美國國際半導體設備與材料公會(Semiconductor
區周界擴散造成，也是南科園區產業的特性，竹科中科沒
Equipment and Materials International, SEMI)在其所公佈
有這個物種干擾的情況發生。
之SEMI standard(SEMI F21-95, F21-1102)中，即將無塵室
F14B長期進行廠區周界進行例行性採樣分析，如 圖3
空氣分子污染物 AMC主要區分為四類，如 圖1：①酸性
，分析之結果可發現周界會有不定期之高值產生，若外氣
(Acids)：腐蝕性物質，具有化學反應中的電子接受者之反
擴散條件不佳時，就可能被廠內的MAU吸入進入無塵室，
應特性。如：氫氟酸、硫酸、氫氯酸、硝酸、磷酸、氫溴
因此在此物種的防禦上，需持續量測及建立即早監測系統
酸。簡稱為MA。②鹼性(Bases)：亦為腐蝕性物質，在化
，並開發能防禦此物種的濾網。
學反應中為電子提供者，此類之化合物容易與酸性物質作
用產生鹽類(salt)。如：氨、氫氧化銨、四甲基氫氧化銨、
2.4. MAU外氣 & CR內循環
三甲基氨、三乙基氨、六甲基雙矽烷、1-甲基2-比咯啶酮
、環己基氨、二乙基氨乙醇、甲基氨、二甲基氨、二乙醇 承接上述，簡述外氣進入無塵室的單元，如 圖4，外
氨、嗎啡林。簡稱為MB。③凝結物(Condensables, MC)： 氣自屋頂進氣口導入有預濾網過濾，接著MAU進行溫濕度
定義為在常壓下，沸點高於室溫且可以凝結在乾淨表面之 調整，再由AMC濾網/HEPA過濾酸、鹼、TOC、Particle，
化學物質(水除外)，所以在半導體廠會凝結於晶圓上。如 導入回風區與Sub-FAB的回風混合後，經FFU上方AMC濾
：矽康、碳氫化合物。④摻雜物(Dopants, MD)：指會改 網及下方ULPA過濾送入FAB，機台上方另外有FFU及AMC
變半導體材料電性之化學元素。如：硼(B，通常為硼酸或 濾網，機台也有自己內部的AMC濾網，過程中有多道濾網
三氟化硼)、磷(P，通常為有機磷)、砷(As，通常為砷酸鹽) 進行內部污染及外部污染的防禦，當Inline及Offline監控系
。⑤未分類(No classes) : IPA、Acetone及二氯甲烷都屬於 統出現預警報，立即進行污染源尋找，防堵改善。
此類。
2.5. 解決二氯甲烷之氣態汙染物方法
2.2. 二氯甲烷特性及對產品可能影響
對於二氯甲烷的去除方法，依據參考文獻 [1][2][10] 發現可
二氯甲烷是低沸點無色透明易揮發液體，是重要的有 分為物理吸附與化學吸附方面去探討。
機溶劑，廣泛用於工業上，具有廣譜的溶解力、低沸點以 吸附機制可依吸附作用力的大小來區分為物理吸附與
及相對而言毒性最低和最好的反應惰性，使其成為有機合 化學吸附。物理吸附主要由凡德瓦爾力(Van der Waals
成中使用頻率位居第一的有機溶劑 。 force)產生的行為，大部分的情況下，倫敦擴散力(London
[2]
2016年~2018年南科共發生3次OOC/OOS狀況，持續 dispersion force)是凡德瓦爾力的主要來源 [3][10] ，一般物理
追蹤對產品是否有影響，後來發現在KLA & WAT & CP的 吸附是由倫敦擴散力與靜電吸引力所形成。化學吸附是吸
表現均無異常。不過在製程上，Cl-會佔據不飽和鍵造成表 附質與吸附劑間產生化學鍵結，會導致材料特性改變。當
面污染，影響附著能力，如 圖2，而二氯甲烷中含有Cl2， 形成共價鍵時，稱為強化學吸附；形成離子鍵，稱為弱化
若解離出Cl-是否會對產品造成影響，需再持續關注。 學吸附 。本文研究，共有4項改善方法(提高活性碳比表面
[2]
積、活性碳添加金屬離子、觸媒改質、氧化還原-光觸媒
2.3. 南科二氯甲烷來源分析 ) [5][6][7][8][9] ，觸媒改質及氧化還原-光觸媒需在要求的溫溼度 條件下才能獲得較佳反應，且副產物可能影響產品，故不 1100℃)去除表面層的原子，使活性碳形成較多孔隙，增加
選擇此類當作改質方法，擬以提高活性碳比表面積及活性 活性碳表面積。化學性(藥品活化)，將碳原料均勻浸漬於
碳添加金屬離子作為本研究改質方法進行後續實驗，以下 活化劑中，藉藥品之脫水及氧化反應，使原料發生膨脹，
MA MB
表面髒 : 就這2項解決方式進行說明。 並在熱解過程中，減少活性碳之中孔隙之堵塞。
HF,H SO 4 Amine,NH 3 C,Cl occupy dangling bond
2
HCl,HBr Not Classified NMP,HMDS • 提高活性碳比表面積 本研究活性碳改質之一是使用物理性活化法，避免化
(Surface contamination),
IPA,Acetone which harder to desorpation. 學性活化可能造成化學釋氣污染的風險。
MC O ,H O 2 MD 活性碳對於二氯甲烷應為物理吸附機制，目前化學濾
2
3
H H CI CI • 活性碳添加金屬離子
DOP,DBP B H ,BF 3 網的活性碳的比表面積落於800-1000m2/g。可以增加活
6
2
Siloxanes,BHT AsH ,TPP
3
性碳的比表面積>1000m2/g，增加更多的微孔，提升活性 當污染物易於金屬起反應，便可浸泡特定金屬在活性
SEMI F21-1102 Si Si Si Si 碳之吸附能力，藉此來提升捕抓二氯甲烷之機率。提高比 碳，藉以增加去除效果。然而二氯甲烷反應屬於硬酸。因
Molecular Acid Molecular Base
Molecular Condensable Molecular Dopant 表面積的方法都是以活化的方法，而活化有物理性(蒸氣活 此，根據Pearson之軟硬酸鹼理論(其基礎是酸鹼電子論)之
化、二氧化碳活化、氧氣活化)，利用氣體在高溫下(800- 描述「硬親硬、軟親軟」 ，其生成物較為穩定。所以在活
[2]
圖1、AMCs Definition and classification [11] 圖2、氯離子對製程影響
61 62 63 64 65 66 67 68 FACILITY JOURNAL 09 2020 69 70

71 72 73 74 75 76 77 78 79 80

81 82 83 84 85 86 87 88 89 90

91 92 93 94 95 96 97 98 99 100
